法人のお客様>メディカル関連機器>ソリューション>4K対応手術室映像ソリューション

先進の映像・情報技術を
医療現場に

HDから次期スタンダードの4K解像度にも対応した
フレキシブルなシステムソリューションをご提案いたします

手術室映像ソリューション 4K対応

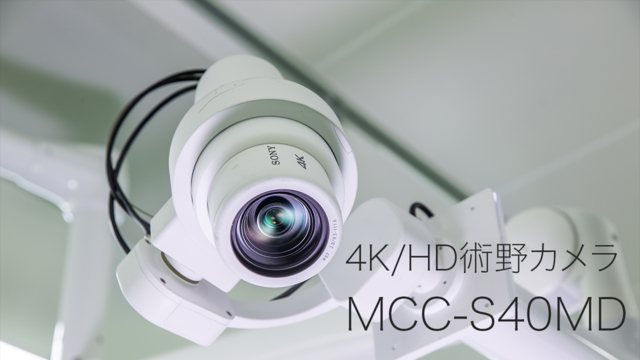

4K/HD術野カメラ


4K/HD術野カメラ
MCC-S40MD
オープン価格

ソニーが誇る4Kカメラの性能を医療現場に

明るく高精細な撮影を実現

ソニー製1.0型裏面照射型CMOSイメージセンサーを搭載し、
一般的な術野カメラで採用されている1/3型センサーと比べ、
約9倍の受光面積を持ち、より明るくノイズの少ない撮影が可能です。

すみずみまで歪みなく高解像感を維持

映像の周辺まで解像感を落とさない非球面レンズを用いることで、
ゆがみや色ずれを抑え、細い糸や針先などの細部までを表現。
さらに画質劣化の少ないソニー独自の「超解像技術」を使った
クリアイメージズーム機能で約20倍の高倍率撮影にも対応します。

自然で忠実な色再現と描写

ソニー独自開発の高性能画像処理エンジンを採用し、
無影灯下の撮影でもより自然で忠実な色彩と高い質感描写を再現します。

三軸雲台 3DS-H100 オープン価格 (オリオン技研株式会社製)
広い可動域と上方位置認識機能搭載

術野に合わせた回転操作後も、モニターの画面表示を基準に
上下左右に位置を遷移できる機能を搭載し簡単操作を実現しました。

コントロールユニット RCU-S3000 オープン価格 (オリオン技研株式会社製)
カメラ・レンズ・三軸雲台の操作一体型

ワンプッシュフォーカスや、オート/マニュアル露出のワンボタン切り換えに加え、
雲台操作はジョイスティックを使い誰でも直感的に操作可能です。

ファンレス・フラットデザイン

カメラ本体は、ファンを使わずに筐体の熱を逃がす放熱設計と、
円形の外装で埃がたまりにくく、消毒しやすい「フラットデザイン」
を採用。清潔な術野と手術室の環境に配慮しました。

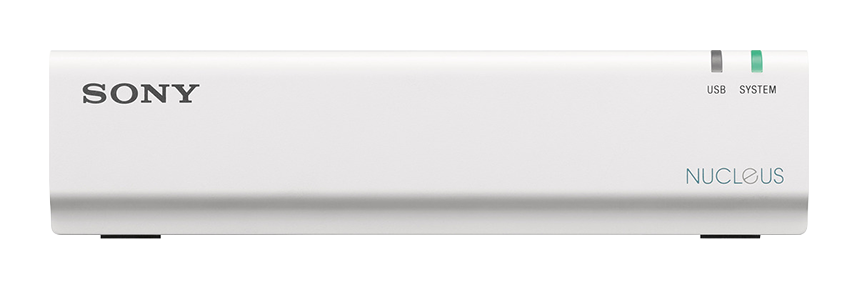

IPコンバーター

高画質な手術映像を
光ファイバーでスマートに伝送

IPコンバーター
NU-IP40S
オープン価格
NU-IP40D
オープン価格

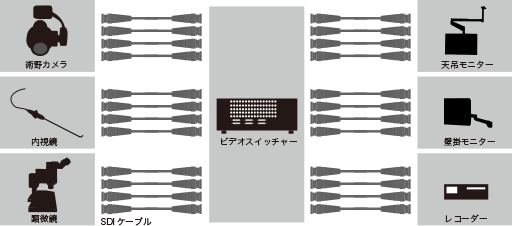

SDIによる
従来のシステム
大きなサイズの
ビデオスイッチャー
4K動画の伝送には
入出力にそれぞれ
4本の太くて重い
ケーブル
光ファイバーによる
新システム
小さなサイズの
IPコンバーターと
IP光スイッチで
省スペース・効率化
4K動画の伝送には
入出力にそれぞれ1本の
細くて軽いケーブルに集約
容量が大きく高画質な4Kデータでも
低遅延で伝送

映像の切り換えだけでなく、各接続機器の設定変更も可能。さまざまな診療科、手技のパターンを登録し、簡単に呼び出せます

*別途コントローラーのシステム構築が必要です

液晶モニター

的確な状況把握ができる、
医療現場に適した高輝度モニター

高画質・操作性・デザイン性を兼ね備えた医療用モニター。
さまざまな医療現場で
快適にご使用いただける
モニターです。

HDモニター
LMD-2765MD
オープン価格
4K2Dモニター
LMD-X550MD / X310MD
オープン価格
4K3Dモニター
LMD-X550MT / X310MT
オープン価格
薄くて見やすい

奥行約58mm*の筐体で、スペースの限られた手術室でも設置しやすいモニターです。
どの角度からも見やすく、急激な温度変化によって生じる結露も防ぎます。

*LMD-2765MDの場合。LMD-X550MT / X550MDは85.5mm。LMD-X310MT / X310MDは69.3mm。
メンテナンスがしやすい

モニター表面がフルフラット仕様なので、血液、薬品が飛散しても
拭き取りが容易です。

レコーダー

4K/HD解像度の高画質記録

術野カメラや内視鏡、手術用顕微鏡などの動画・静止画を内蔵HDDから
ブルーレイディスクや外付けHDDなど、2つのメディアへ同時に
リアルタイム記録が可能です。
ネットワークで接続されたサーバーへ記録映像を転送する
エンコーダー機能も持ち合わせたレコーダーです。

4K解像度での長時間録画に
対応した大容量4TBのHDD
を内蔵。
本体に記録済みの4K映像
ファイルもネットワーク経由で手術映像管理システムへアップロードが可能です。

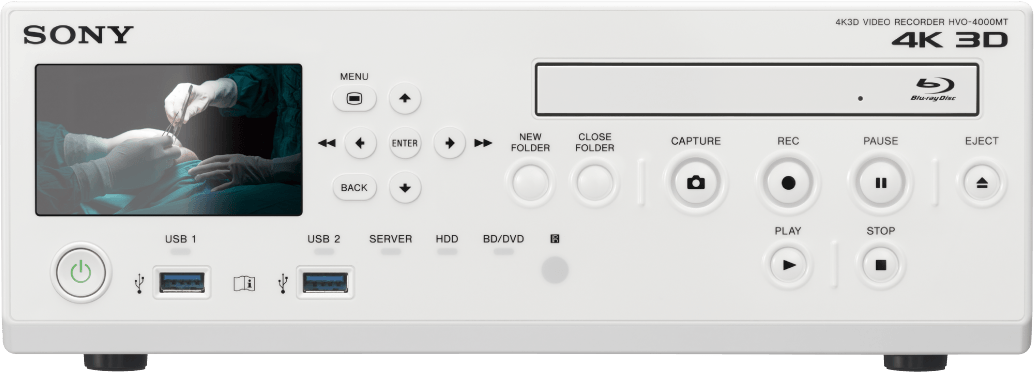

4Kレコーダー
HVO-4000MT
オープン価格

マルチインターフェースを標準搭載し、術野カメラのHD映像と生体情報モニタや術場カメラの映像など、同時に2系統の映像記録に対応します。

HDレコーダー
HVO-3300MT
オープン価格

手術映像管理システム

手術映像の録画・再生・編集・
保管を一元管理

レコーダーで記録した手術映像などをネットワーク経由でサーバーに保存。
簡易編集機能も標準搭載し、PCやタブレットなどからアクセスし
手術映像の二次利用をサポートします。

手術室映像ソリューション コンテンツマネージメントシステム

手術映像管理システム
CMDS-MS20MD (4K/HD対応)
オープン価格
CMDS-MS10MD (HD対応)
オープン価格

システム構成例

求める手術室の映像設備に
適したシステムを

ソニーは術野カメラをはじめ、IP光伝送・表示・記録・アーカイブまで、
HDから4K解像度への、映像規格の移行期にも柔軟に対応した
手術室映像システムを構築できます。

システム構成例

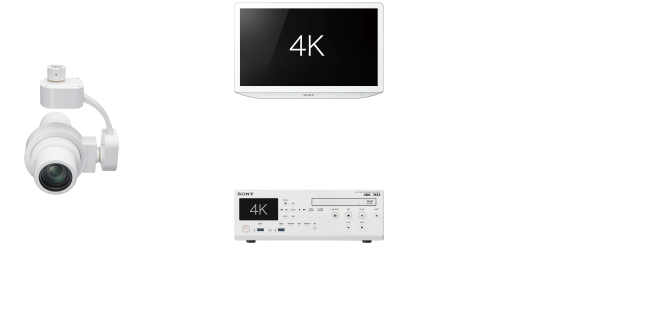

4Kライブ/4Kレコーディング

4K解像度で撮影した術野映像を
モニター・レコーダーへ
高画質のまま表示・記録可能な
フル4K構成です。

4Kライブ/HDレコーディング

モニターへは4K解像度で
ライブ表示。レコーダーへの
記録は容量を抑えHD解像度で
行える構成です。

HDライブ/HDレコーディング

将来的な4K解像度対応の
モニター表示・記録にも容易に
移行可能なHD対応の構成です。

ソニーの提案する「OR IPソリューション」について解説した資料がダウンロードできます。

主な内容
  • ・市場状況
    ソニーの4Kへの取り組み
    医療施設における4Kの活用
  • ・OR IPソリューションのメリット
    システムのコンセプトと導入メリット
    システム系統イメージ など

必要事項をフォームにご記入の上、ダウンロードしてください。
