ビデオプロジェクター
*最長投影距離は指定の部屋の大きさ(広さ、奥行き)での投影可能距離を表示しています。

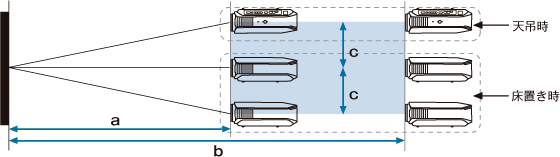

VPL-VW50 設置寸法図(標準レンズ使用時)

VPL-VW50 設置寸法図(標準レンズ使用時)
a: スクリーンからプロジェクターのレンズ中心までの投影距離(最小)
b: スクリーンからプロジェクターのレンズ中心までの投影距離(最大)
c: 上下レンズシフトを最大にしたときのスクリーン中心からプロジェクターのレンズ中心までの垂直距離
16:9時
スクリーン サイズ(型)
60 80 100 120 150 180 200
a〜b 1,842〜3,181 2,472〜4,257 3,102〜5,333 3,732〜6,409 4,677〜8,023 5,622〜9,637 6,252〜10,713
c 485 647 809 971 1,213 1,456 1,618
4:3時
スクリーン サイズ(型)
60 80 100 120 150 180 200
a〜b 2,265〜3,904 3,036〜5,220 3,807〜6,537 4,578〜7,854 5,734〜9,829 6,891〜11,805 7,662〜13,122
c 594 792 990 1,188 1,485 1,782 1,980
単位:mm

VPL-VW50 寸法図

VPL-VW50 寸法図
