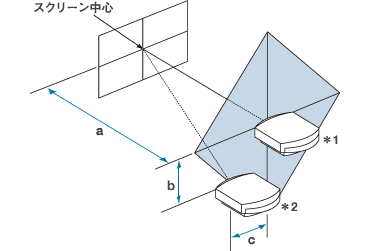

VPL-HW15/HW10 設置寸法図(標準レンズ使用時)

VPL-HW15/HW10 設置寸法図(標準レンズ使用時)

  1. スクリーンからプロジェクターのレンズ先端までの距離
  2. スクリーンの中心から、プロジェクターのレンズの中心までの垂直距離
  3. スクリーンの中心から、プロジェクターのレンズの中心までの水平距離

*1:レンズシフトを使用しない設置位置(b=0,c=0)

*2:レンズシフト(b,c)を使用した設置位置の例

16:9時
スクリーンサイズ(型)
60 80 100 120 150 200
a 1,825〜2,782 2,448〜3,723 3,072〜4,664 3,695〜5,605 4,631〜7,017 6,189〜9,371
b 486〜0 648〜0 809〜0 971〜0 1,214〜0 1,619〜0
c 0〜332 0〜443 0〜553 0〜664 0〜830 0〜1,107

4:3時
スクリーンサイズ(型)
60 80 100 120 150 200
a 2,243〜3,414 3,006〜4,566 3,770〜5,718 4,533〜6,870 5,677〜8,598 7,585〜11,478
b 594〜0 792〜0 991〜0 1,189〜0 1,486〜0 1,981〜0
c 0〜406 0〜542 0〜677 0〜813 0〜1,016 0〜1,355

*bが最大値のときc=0、cが最大値のときb=0になります
単位:mm
