HDW-650
HDW-650
商品の特長
●2/3型フルHD“Power HAD”FX CCDブロック採用
撮像素子には、3板式2/3型220万画素フルHD（1,920×1,080）IT型CCD、14ビットA/Dコンバーターを搭載した “Power HAD”FX CCDブロックを採用。暗部での豊かな階調表現と、フルHD CCDながら感度F11（59.94i時）を実現しています。
●3.5型16:9カラーLCDモニター搭載
オーディオメーター、メニュー表示ができる、3.5型16:9カラーLCDモニターを搭載。VF、TC・音声レベルメーター切り換え式。タイムコード表示は専用ディスプレイもあります。
●ダウンコンバート出力、ピクチャーキャッシュ機能、インターバルレック機能、スローシャッター機能搭載
ダウンコンバート出力、最大7秒記録可能なピクチャーキャッシュ機能、インターバルレック機能、CCDへの光の蓄積時間を長くすることで感度を上げて高感度撮影が可能なスローシャッター機能が標準で搭載されています。
- ※ピクチャーキャッシュ機能とインターバルレック機能を同時に使用することはできません。

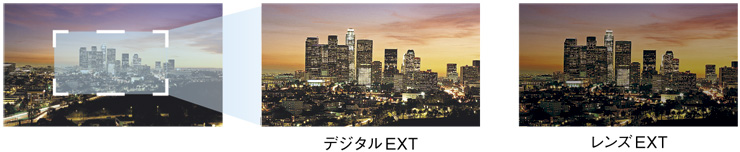

●デジタルエクステンダー機能
DSP （デジタルシグナルプロセッシング）処理により映像の一部を拡大するので、レンズのエクステンダーを使用した際に生じる感度落ち込み（Fドロップ）を防ぎます。なお、この機能はレンズのエクステンダーと組み合わせて使うこともできます。夕方や夜の報道現場など、厳しい撮影状況下で威力を発揮します。
●ノイズサプレッサー機能
ノイズサプレッサー回路を新たに搭載。通常54dBの映像SN比を、本機能ON時に59dBまで上げることができます。
●スロットイン・デジタルワイヤレスに対応
高音質でノイズに強く、多チャンネル運用が可能な新開発のデジタルワイヤレスマイクロホンシステムに対応。デジタルワイヤレスレシーバーDWR-S01D （別売）をスロットイン装着することで、高音質による2チャンネル同時受信が可能です。また、今までのXDCAMカムコーダーと同様、アナログワイヤレスレシーバーにも対応しています。
●ハイパーガンマ搭載

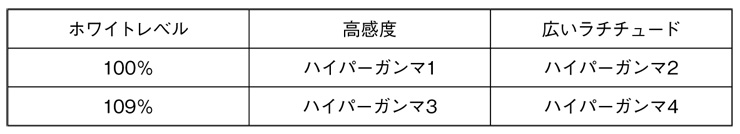

ハイパーガンマは、一般的なモニターディスプレイの再現特性であるITU-R709の特性をベースとしつつ、Knee（ニー）機能を使用せず滑らかに高輝度部分を圧縮することで、広いダイナミックレンジを実現します。また、一般的なモニターディスプレイによる撮影現場でのモニタリングも可能です。ポストプロダクション作業時のホワイトレベルが100％でクリップされる場合と、109％まで扱える場合の2通りに対応した設定に加え、低照度環境下において効果的なノイズの少ない高感度特性の2通りの設定など、合計4通りの設定（ハイパーガンマ1−4）をプリセットしています。撮影状況に応じて選択することで、簡単なセッティングのみでフィルムライクの自然な階調表現が可能になります。
●HD-SDIリモート
HDCAMカムコーダーのREC Start／StopにHDCAMポータブルレコーダーHDW-S280を連動させます。VTRは、信号分配器を使用して複数台制御可能です。代表取材やスポーツ中継の分配収録、バックアップ収録などに対応可能です。
- ※HD-SDIのANCパケットに上記制御パケットを多重させて本機能を実現しています。
この商品の主な仕様
■カメラ部
●撮像素子：2/3型、1,920（水平）×1,080（垂直）ドット
●方式：RGB 3板方式
●分光系：F1.4プリズム方式（クォーツフィルター内蔵）
●内蔵フィルター
CCフィルター（光学式）：
A…クロスフィルター
B…3,200K
C…4,300K
D…6,300K
NDフィルター（光学式）：
1…素通し
2…1/4 ND
3…1/16 ND
4…1/64 ND
●レンズマウント：2/3型ソニーバヨネットマウント
●感度：F11（システム周波数…59.94i）、F12（システム周波数…50i）（89.9％反射、2000ルクス）
●最低被写体照度：0.26ルクス（F1.4レンズ、＋42dB）
●映像：SN比54dB（ノイズサプレッサー機能OFF時。ON時は59dB）
●変調度（画面中央）：45％以上
●レジストレーション：全面0.02％以下（ただし、レンズによるひずみを除く）
●幾何学ひずみ：認められず（ただし、レンズによるひずみを除く）
●スミア：−135dB
●液晶画面：3.5型（総ドット数…250,880ドット）
■VTR部
■一般
●使用テープ：
1/2インチHDCAM用ビデオテープ
BCT-6HD／12HD／22HD／32HD／40HD
●テープ速度：約96.7mm/秒（59.94i時）、約80.7mm/秒（50i時）
●記録／再生時間：59.94i…40分（BCT-40HD使用時）、50i…48分（BCT-40HD使用時）
●早送り時間：約5分（BCT-40HD使用時）
●巻き戻し時間：約5分（BCT-40HD使用時）
●連続記録時間：約120分（BP-GL95使用時）、約70分（BP-GL65使用時）
- ※HDエレクトロニックビューファインダーHDVF-20A装着、常温25℃で使用時
■デジタルビデオ系
●サンプリング周波数：
Y…74.176MHz（59.94i）、74.25MHz（50i）
Pb/Pr…37.088MHz（59.94i）、37.125MHz（50i）
●量子化特性：8ビット/サンプル
●コンプレッション：コエフィシェントレコーディングシステム
●チャンネルコーディング：S-NRZI PR-IV
●エラー訂正方式：リードソロモンコード
●エラーコンシールメント：3次元適応型
■オーディオ系（標準再生機使用時）
●周波数特性：20Hz-20kHz ＋0.5／−1.0dB
●ダイナミックレンジ：85dB以上（エンファシスON時）
●音声ひずみ率（T.H.D）：0.08％以下
●クロストーク：−70dB以下
●ワウ・フラッター：測定限界値以下
■入／出力端子
●入力
AUDIO IN CH1／CH2：XLRタイプ 3ピン（凹） −60dBu／＋4dBu（0dBu=0.775Vrms）
MIC IN：XLRタイプ 5ピン（凹） −50dBu（LPF ON）
GEN LOCK IN：BNC 1.0Vp-p、75Ω、不平衡
TC IN：BNC 0.5-18Vp-p、10kΩ
●出力
TEST OUT：BNC VBS/Y（コンポーネント）…1.0Vp-p、75Ω、不平衡
HD-SDI OUT：BNC HD-SDI…0.8Vp-p、不平衡
HD/SD-SDI OUT：BNC HD-SDI/SD-SDI…0.8Vp-p、不平衡
AUDIO OUT：XLRタイプ 5ピン（凸） 0dBm
TC OUT：BNC 1.0Vp-p、75Ω
EARPHONE：ミニジャック 8Ω、−∞-−18dBs可変
●その他
DC IN：XLRタイプ 4ピン（凸） DC11-17V
DC OUT：4ピン DC11-17V、最大定格電流0.5A
LENS：12ピン DC11-17V、最大定格電流0.7A
REMOTE：8ピン
LIGHT：2ピン
■一般
●電源電圧：DC12V ＋5.0／−1.0V
●消費電力：約35W（電源電圧DC12V、記録時／カラーLCDオフ時）
●動作温度：0-40℃
●動作湿度：25-85％（相対湿度／結露なきこと）
●保存温度：−20-＋60℃
●外形寸法（幅×高さ×奥行）：約124×269×332mm
●質量：本体…約4.2kg
