LMD-2341W
23型マルチフォーマット液晶モニター

LMD-2341W

商品の特長

高精細、広視野角特性と高速応答のLCDパネルを搭載。10ビット画像処理エンジンにより、鮮明で滑らかな階調表示を実現します。

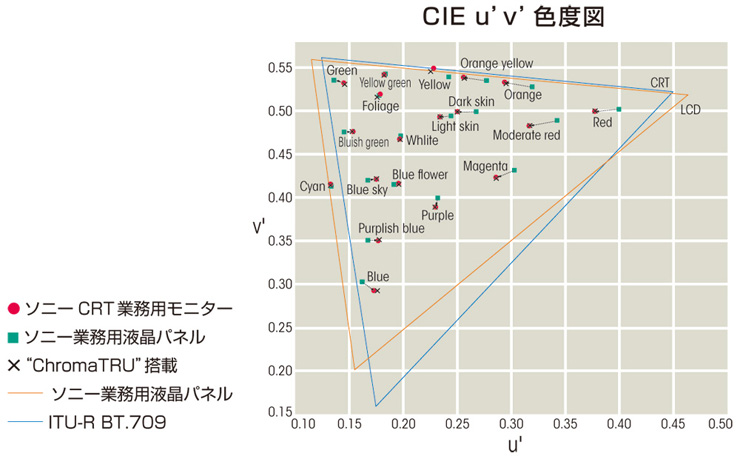

BVMシリーズ(マスターモニター)の色再現性を追求した“ChromaTRU”を搭載しています。

ベゼルの細いコンパクトな外形、軽量かつ堅牢なアルミ筐体は、壁やラックへのマウントにも適しています。放送中継車への重量負担も軽減され、空間を効率的に利用できます。

映像入力には、アナログコンポジット信号に加え、2系統の3G/HD/SD-SDI、およびHDMIのデジタル入力を標準装備しています。

モニタリングでは設定変更、画質調整の機会が多くなります。コントロールパネルを前面に配置し、ロータリエンコーダーつまみと自照式のアサインボタンにより、低照度環境でも軽快な操作性を実現しています。オープンスペースでの誤操作と美観に配慮して、コントロールパネルカバーを付属しています。(*)

  • * シリアル番号3400001以降より削除

外部リモート機能を利用して、モニターの画面上にソース名やタリー情報を表示させることができます。

SDI信号上のタイムコード情報を画面に表示することができます。

ビデオ信号入力時に0%(*)スキャン(ノーマル)、5%オーバースキャン(オーバー)、ズーム(フルスクリーン)の画面サイズが選択できます。また、信号のピクセルをパネルのピクセルに1:1でマッピングするネイティブ(ドット・バイ・ドット)表示機能を搭載。

  • * アナログSD信号を入力した場合の水平表示範囲は712ドット

・インターフィールド(出荷設定):前後のフィールドを演算し高画質で表示します。
・フィールドマージ:偶数・奇数のラインを交互に組み合わせて表示します。静止画やPsF信号に最適です。
・ラインダブラー:同じラインを2度表示します。処理時間が短く、ラインフリッカー確認に有効です。
・インフィールド(*):1080iのSDI信号を1フィールド未満の処理時間で高画質で表示します。

  • * シリアル番号3200001以降で対応

VESA(100×100mm)に準拠します。

簡易スタンド(*)が同梱されています。また、チルト機能および高さ調節機能のついた別売のモニタースタンドSU-561を装着することも可能です。

  • * シリアル番号3100001以降より同梱されています。 シリアル番号3100000以前のモデルには装着することができません

入力信号の波形やオーディオレベル(エンベディッドオーディオのみ対応)、ベクトルスコープを画面に表示できます。ウェーブフォーム選択時はラインを表示させ、ライン位置の波形を表示や、20IRE部分の拡大表示が可能です。また、ベクトルスコープ選択時はターゲットを75%と100%に切り替えが可能です。

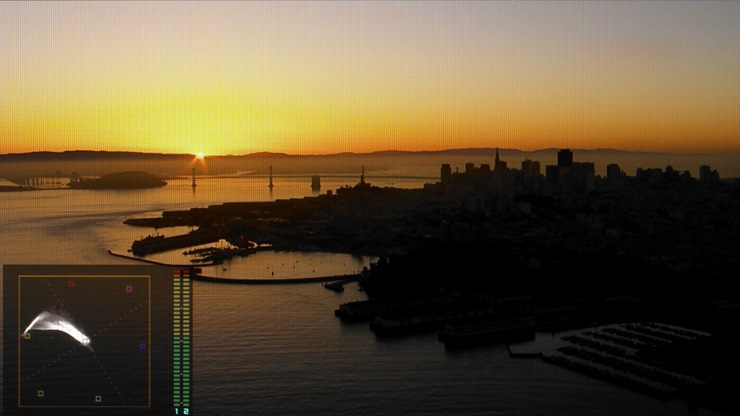

ベクトルスコープ
ベクトルスコープ

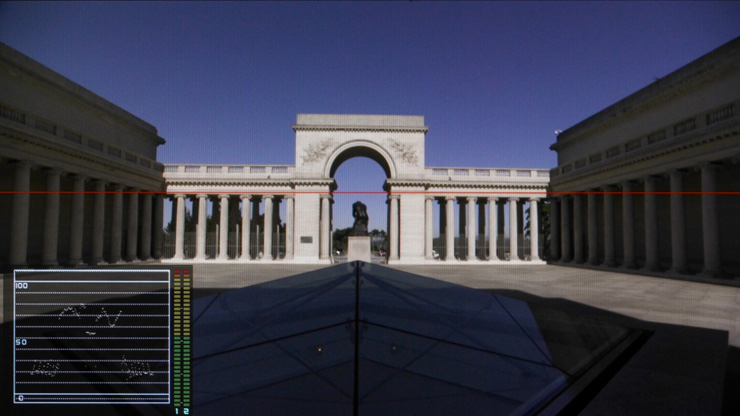

ライン位置でのウェーブフォーム
ライン位置でのウェーブフォーム
  • ※ シリアル番号3200001以降で対応

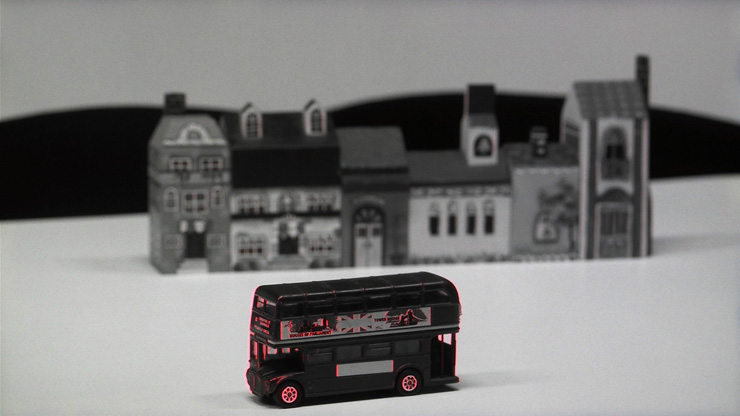

ユーザーコントロールメニューでの上限値以上にアパーチャーの値を上げ、画像の輪郭をはっきりさせます。フォーカスがあった部分に色を付けて表示することもでき、素早く正確なフォーカス合わせが可能です。

カメラフォーカス:ON
カメラフォーカス:ON
  • ※ シリアル番号3200001以降で対応

・キャリブレーション機能搭載
・スクリーンメニュー表示機能
・色域変換機能
・メニュー表示言語の選択(日本語対応)
・各種(*1)マーカーの切り換え表示
・キーロック機能
・クローズドキャプション表示(*2)(*3)

  • *1 センターマーカー、セーフエリアマーカー、アスペクトマーカーなど
    *2 ARIB表示は非対応
    *3 シリアル番号3200001以降で対応
