| HD対応ボードを搭載できるAWS-G500E。
ボード選択の幅が広がり、さまざまな用途でHD対応機材として使用可能です。
|
|
|
|
|
|
|
|
|
| ■リアパネル写真（一部拡大） |
 |
|
 |
SDの構成例
BKAW-550×1（PC）
BKAW-570×2（SDビデオ）
|
|
HDの構成例
BKAW-560×1
（HDアナログコンポーネント）
BKAW-590×1（HD-SDI）
ブランクスロット×1
※HDとSDの混載も可能です
|
|
|
|
 |
|
|
AWS-G500Eに以下のオプションボードを装着することでHDに対応します。
※本体をVer.2.1i以降にバージョンアップしてご使用ください。 |
|
 |
|
| ・ |
2入力1PGM出力搭載 |
| ・ |
入出力信号： |
HDアナログコンポーネント
1080 50i /59.94i
720 50P/59.94P |
|
| |
 |
|
|
|
 |
|
| ・ |
2入力1PGM出力搭載 |
| ・ |
入出力信号： |
HD-SDI
1080 50i/59.94i
720 50PsF/59.94PsF |
| ・ |
エンベデットオーディオ対応 |
|
| |
|
|
|
|
|
|
|
 |
|
|
|
Anycast StationはHDに対応してもオールインワンという特長はそのままです。
モニター、ミキサー、テロッパー、フレームシンクロナイザー、スキャンコンバーターなどがわずか8kgのアタッシュケースサイズの筐体に内蔵しており、全てHD信号に対応します。
従来よりもさらにコストパフォーマンスに優れたHDライブシステムとしてお使いいただけます。 |
|
 |
|
|
|
|
|
|
Anycast StationにはSDからHDまで各種入出力ボードが存在します。
SDとHDの両方のボードを使用した場合、HDとSDを混在させてスイッチングすることが可能です。
例えばコンポジット入力されたカメラの映像をHDカメラと合わせてスイッチング後、HD-SDIで出力することも可能です。
またフレームシンクロナイザーを搭載しており、カムコーダーなどからの非同期信号も使用可能です。 |
|
 |
|
■4:3と16:9の混在の仕組み
Anycast StationはHDの16:9とは画角が異なるSD素材を16:9に合わせる2つの方法があります。サイドパネルをつける方法、横方向に引き伸ばす方法の2種類です。 |
|
 |
|
|
|
|
|
|
Anycast Stationには入力ボード用スロットが3スロットついています。
各入（出）力に対応した各ボードを任意に組み合わせて入力信号として扱うことが可能です。
例えばBKAW-590を3枚使用し、HD-SDI6入力、3PGM出力のHD-SDI仕様にすることも、コンポジットとHD-SDI、XGAを使用したSD/HD/PC混在仕様にすることも可能です。
また、ボードの変更もスロット形式で簡単なので、当日の運用に合わせてボードの変更が可能です。 |
|
 |
|
|
|
 |
|
|

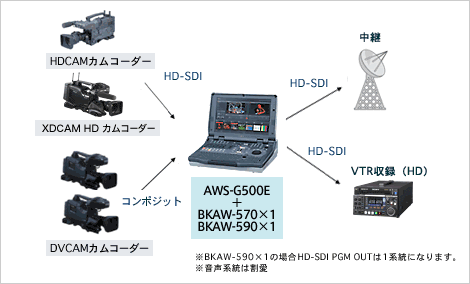

■ハンディカメラを中心としたHDシステム例
 |
|
|
| |
■HD-SDIを利用したHDライブシステム例
 |
|
