法人のお客様システムカメラHXCU-FB70特長
HXCU-FB70
カメラコントロールユニット

HXCU-FB70

商品の特長

カメラ/カムコーダーにカメラアダプターCA-FB70を装着し、カメラコントロールユニットHXCU-FB70と接続することで、ライブカメラシステムの構築が可能です。光ファイバーケーブルを使って、映像・各種信号を長距離伝送することができます。

カメラアダプターとカメラコントロールユニットの接続コネクターに、2種類のケーブルが接続可能な光電気複合コネクターを採用。電源供給が可能な光電気複合ケーブルと、シングルモード光ファイバーケーブル(電源供給なし)が接続可能です。

●オプションでLEMOコネクターにも対応
接続コネクターをLEMOタイプに変更するコネクターキットHKC-LC02もご用意しています。
LEMOタイプに変更することで、光カメラケーブル(ARIB)での接続が可能になります。
※ コネクターの取り付けは、サービス窓口にて有償対応となります

光電気複合ケーブルを接続
光電気複合ケーブルを接続

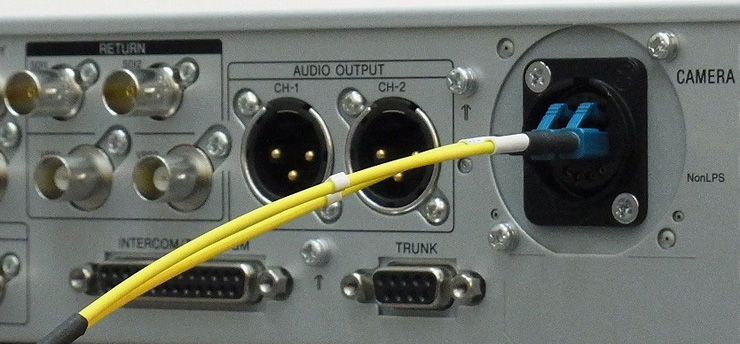

シングルモード光ファイバーケーブルを接続
シングルモード光ファイバーケーブルを接続

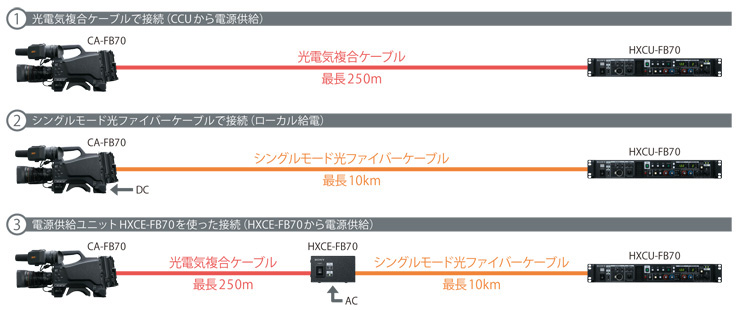

3パターンの接続/伝送方法で、フレキシブルなシステム運用を可能にします。
スタジオ収録、イベント中継、情報カメラなど、さまざまな用途に活用いただけます。

(1)光電気複合ケーブルで接続(CCUから電源供給)
電源供給が可能な光複合電気ケーブルでは、最長250mの伝送が可能です。

(2)シングルモード光ファイバーケーブルで接続(ローカル給電)
電源供給をしないシングルモード光ファイバーケーブルでは、最長10kmの伝送が可能です。

(3)電源供給ユニットHXCE-FB70を使った接続(HXCE-FB70から電源供給)
HXCE-FB70から電源供給を行うことで、最長250m+10kmの伝送が可能です。

HXCU-FB70は、フロント面にコントロールパネルを標準で装備しています。アイリス、ホワイト、ゲインなどの調整がカメラコントロールユニットから行えます。RCP-1000シリーズのリモートコントロールパネルを使用することも可能です。

HXCU-FB70は、SDI出力4系統、VBS出力2系統、リターン入力4系統、HDMI出力など、さまざまなシステムに対応可能な豊富な入出力端子を装備しています。

高さが1.5Uになっており、19インチのEIA規格標準ラックに組み込むことができます。
