VAIO 「バイオRX」 PCV-RX76・RX66・RX56

各部名称

バイオならではのつながる楽しさ、使いやすさが広がる多彩なインターフェースを装備。 VAIO Image
トップ オリジナルDVD制作 こだわりビデオ編集 テレビ録画・再生 映像ネットワーク
NAVI
正面 正面 ■背面 ■キーボード ■付属アクセサリー
Line

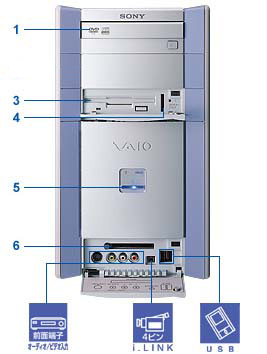

PCV-RX76シリーズ PCV-RX66・RX56シリーズ
PCV-RX76シリーズ PCV-RX66・RX56シリーズ
拡大表示 拡大表示

1.  DVD-RWドライブ 4. メモリースティックスロット *2
2.  DVD-ROMドライブ   5. 電源/サスペンドスイッチ
3.  フロッピーディスクドライブ   6. PCカードスロット(TypeII)
PAGE TOP

背面 正面 ■背面 ■キーボード ■付属アクセサリー
Line

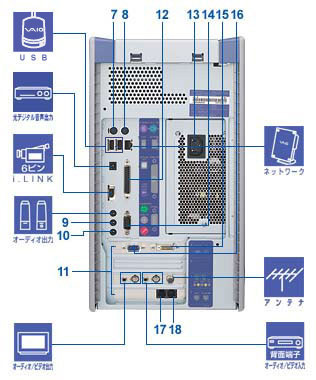

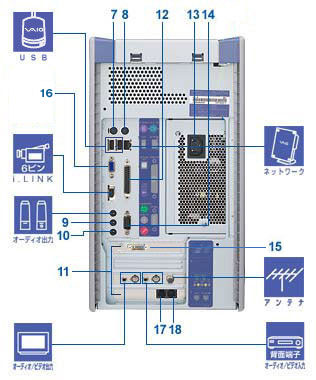

PCV-RX76・RX66シリーズ PCV-RX56シリーズ
PCV-RX76・RX66シリーズ PCV-RX56シリーズ
拡大表示 拡大表示

7.  キーボードポート(PS/2)
8.  マウスポート(PS/2)
9.  オーディオライン入力
10.  マイク入力
11.  拡張スロット
1番(使用済み)*3 :PCI(モデム/PCMCIAカード)
2番(使用済み) :PCI(TVチューナー内蔵MPEG2リアルタイムエンコーダーボード)
3番(空き) :PCI
4番(使用済み)
:AGP PCV-RX76・RX66シリーズ:ビデオカード、AGP 4×モード動作
PCV-RX56シリーズ:DVIコネクターカード
12.  プリンター/パラレルポート
13.  AC INPUT(AC電源入力)プラグ
14.  シリアルポート
15.  デジタルディスプレイ用コネクター(DVI)*4:
PCVD-17SD1/S, PCVD-15XD6/S用のDVI 方式準拠のデジタルディスプレイ用接続端子。
16.  ディスプレイ用コネクター
17.  電話回線端子
18.  電話器端子

USBコネクター USBコネクター USBコネクター
Giga Pocket・DVD 用リモコン受光ユニットを接続します。各種USB 機器は、ホットプラグ機能に対応し、再起動の必要もなく接続してすぐに使用できます。
前面端子 オーディオ/ビデオ入力 S 映像入力
ビデオ入力(ピンジャック)
オーディオ入力(ピンジャック)

アナログビデオデッキやHi8ビデオカメラの映像/音声信号を入力する端子。「Giga Pocket」で内蔵チューナー以外の映像を録画することができます。
i.LINK 4ピン   i.LINK(IEEE1394)端子  S400(4ピン)
デジタルハンディカムなどのDV 機器やi.LINK ハードディスク、他のバイオなどを接続します。ホットプラグ対応のほか、最大400Mbps の高速なデータ転送が可能。
背面端子 オーディオ/ビデオ入力 オーディオ入力(ステレオミニプラグ)
ビデオ入力(ビデオ/Sビデオ共用)

アナログビデオデッキやHi8ビデオカメラの映像/音声信号を入力する端子。「Giga Pocket」で内蔵チューナー以外の映像を録画することができます。
i.LINK 6ピン   i.LINK(IEEE1394)端子 S400(6ピン)
デジタルハンディカムなどのDV 機器やi.LINK ハードディスク、他のバイオなどを接続します。ホットプラグ対応のほか、最大400Mbps の高速なデータ転送が可能。
ネットワーク ネットワークコネクター
(100 BASE-TX / 10BASE-T)

100BASE-TX / 10BASE-T 対応ネットワークコネクター。Ethernet(イーサネット)を使用した各種ネットワークへの接続のために使用します。
オーディオ/ビデオ出力   オーディオ出力(ステレオミニプラグ)
ビデオ出力(ビデオ/Sビデオ共用)*1

「Giga Pocket」で録画した番組などのビデオ映像・音声を出力する端子。映像はMinDin7 ピン端子、音声はステレオミニプラグ端子。
オーディオ出力 スピーカー/ヘッドホン出力(ステレオミニプラグ)
パソコン用スピーカーやヘッドホンを接続する音声出力端子(ステレオミニプラグ)。DVDビデオ再生時の音声はヘッドホンサラウンドに対応。
アンテナ   VHF/UHF(アンテナ)端子
「Giga Pocket」でテレビ録画・再生をするための地上波放送(VHF / UHF)用テレビアンテナ端子。
光デジタル音声出力 光デジタル音声出力
リニアPCM やドルビーデジタルAC-3 などのデジタル音声信号を出力する端子。AV アンプやサラウンドスピーカーと接続すれば、5.1 チャンネルのサラウンド再生も可能です。

*1: ビデオ映像出力専用です。パソコンのデスクトップ画面は出力しません。
*2: 静止画/動画データなど、通常のファイルデータの書き出し/読み込み専用です。「マジックゲートメモリースティック」も使用可能ですが、著作権保護(暗号化)を施された音楽ファイルの書き出し/再生はできません。
*3: 1 番スロットの搭載ボードは背面モデム/前面PCカード兼用の一体型ですので、外すことはできません。
*4: 付属ディスプレイPCVD-17SD1/S、PCVD-15XD6/Sなどバイオ付属ディスプレイでのみ動作を確認しています。

PAGE TOP

キーボード 正面 ■背面 ■キーボード ■付属アクセサリー
Line
キーボード

PAGE TOP

付属アクセサリー 正面 ■背面 ■キーボード ■付属アクセサリー
Line
Giga Pocket・DVD用
リモコン・受光ユニット

リモコン・受光ユニット
マウス
PS/2接続

マウス

スピーカー
スピーカー

PAGE TOP
