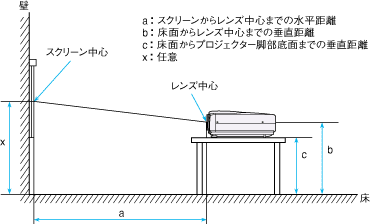

■床置きの場合

標準搭載レンズ使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1260 1930 2600 2930 3270 3600 3930 4940 6610 9940 a（最長） 1470 2240 3010 3400 3780 4170 4550 5710 7630 11480 b x-249 x-374 x-498 x-560 x-623 x-685 x-747 x-934 x-1245 x-1868 c x-349 x-473 x-598 x-660 x-722 x-784 x-847 x-1033 x-1345 x-1967 4:3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1560 2380 3200 3610 4020 4420 4830 6060 8100 12190 a（最長） 1820 2760 3700 4170 4650 5120 5590 7000 9360 14070 b x-305 x-457 x-610 x-686 x-762 x-838 x-915 x-1143 x-1524 x-2287 c x-404 x-557 x-709 x-785 x-862 x-938 x-1014 x-1243 x-1624 x-2386

短焦点オプションレンズVPLL-ZM31使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1140 1770 2400 2720 3030 3350 3660 4610 6190 9340 a（最長） 1210 1860 2520 2850 3180 3510 3840 4830 6470 9760 b x-249 x-374 x-498 x-560 x-623 x-685 x-747 x-934 x-1245 x-1868 c x-349 x-473 x-598 x-660 x-722 x-784 x-847 x-1033 x-1345 x-1967 4：3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1420 2200 2970 3250 3740 4130 4510 5670 7600 11460 a（最長） 1500 2310 3110 3520 3920 4320 4730 5930 7950 11980 b x-305 x-457 x-610 x-686 x-762 x-838 x-915 x-1143 x-1524 x-2287 c x-404 x-557 x-709 x-785 x-862 x-938 x-1014 x-1243 x-1624 x-2386

長焦点オプションレンズVPLL-ZM101使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 2500 3860 5210 5890 6570 7250 7930 9960 13350 20130 a（最長） 3750 5720 7700 8690 9670 10660 11650 14620 19560 29440 b x-249 x-374 x-498 x-560 x-623 x-685 x-747 x-934 x-1245 x-1868 c x-349 x-473 x-598 x-660 x-722 x-784 x-847 x-1033 x-1345 x-1967 4：3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 3110 4770 6430 7260 8090 8920 9750 12240 16390 24700 a（最長） 4630 7050 9470 10680 11890 13100 14310 17940 23990 36090 b x-305 x-457 x-610 x-686 x-762 x-838 x-915 x-1143 x-1524 x-2287 c x-404 x-557 x-709 x-785 x-862 x-938 x-1014 x-1243 x-1624 x-2386

※	4：3のスクリーンをご使用の場合、ワイド映像投影時は、投影画像の左右部分が スクリーンの左右幅を越えることがありますので、ご注意ください。

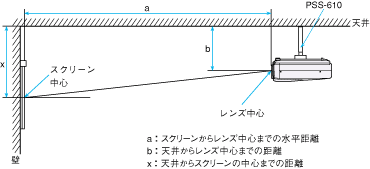

■天吊りの場合(PSS-610使用)

標準搭載レンズ使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1260 1930 2600 2930 3270 3600 3930 4940 6610 9940 a（最長） 1470 2240 3010 3400 3780 4170 4550 5710 7630 11480 x b+249 b+374 b+498 b+560 b+623 b+685 b+747 b+934 b+1245 b+1868 b 6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用） 4:3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1560 2380 3200 3610 4020 4420 4830 6060 8100 12190 a（最長） 1820 2760 3700 4170 4650 5120 5590 7000 9360 14070 x b+305 b+457 b+610 b+686 b+762 b+838 b+915 b+1143 b+1524 b+2287 b 6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用）

短焦点オプションレンズVPLL-ZM31使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1140 1770 2400 2720 3030 3350 3660 4610 6190 9340 a（最長） 1210 1860 2520 2850 3180 3510 3840 4830 6470 9760 x b+249 b+379 b+498 b+560 b+623 b+685 b+747 b+934 b+1245 b+1868 b 6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用） 4:3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 1430 2200 2970 3350 3740 4130 4510 5670 7600 11460 a（最長） 1500 2310 3110 3520 3920 4320 4730 5930 7950 11980 x b+305 b+457 b+610 b+686 b+762 b+838 b+915 b+1143 b+1524 b+2287 b 6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用）

長焦点オプションレンズVPLL-ZM101使用時

単位 : mm

16:9時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 2500 3860 5210 5870 6570 7250 7930 9960 13350 20130 a（最長） 3750 5720 7700 8690 9670 10660 11650 14620 19560 29440 x b+249 b+374 b+498 b+560 b+623 b+685 b+747 b+934 b+1245 b+1868 b 6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用） 4:3時 スクリーンサイズ（型） 40 60 80 90 100 110 120 150 200 300 a（最短） 3110 4770 6430 7260 8090 8920 9750 12240 16390 24700 a（最長） 4630 7050 9470 10680 11890 13100 14310 17940 23990 36090 x b+305 b+457 b+610 b+686 b+762 b+838 b+915 b+1143 b+1524 b+2287 b 6段階：6段階：247,272,297,347,372,397 （別売サスペンションサポートPSS-610を使用）

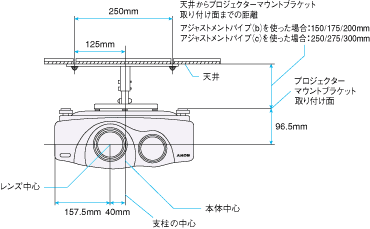

■天吊り金具をつけた場合の寸法図（前面）

■天吊り金具をつけた場合の寸法図（横）

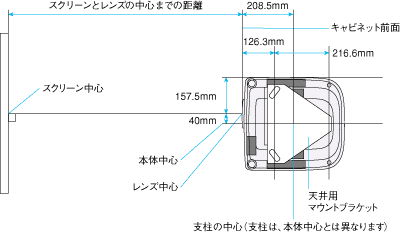

■天吊り金具をつけた場合の寸法図（上面）
