蓄電システム

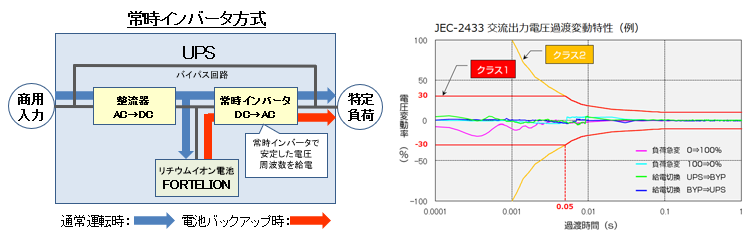

無停電電源装置(UPS):常時インバータ方式

(株)明電舎製 THYRIC5000 / THYRIC7000電源と“FORTELION”を組み合わせたSI製品。
高信頼性の常時インバータ給電方式を採用。
業界最高クラスの出力電圧過渡変動特性(JEC-2433-クラス1準拠)を持ち、精密機器や情報システムの防災害用電源として利用できます。

オープン価格

■ 商品の特長

ラインアップ 機器構成 用途
UPS電源
(常時インバータ方式)CVCF
(株)明電舎製 THYRIC5000電源
・電源出力:20〜300kVA
・入出力:三相3線200 / 210 / 220V
(株)村田製作所製 リチウムイオン蓄電池
・電池容量:14kWh〜8MWh
(株)明電舎製 THYRIC7000電源
・電源出力:500kVA〜*
・入出力:三相3線415 / 420V
(株)村田製作所製 リチウムイオン蓄電池
・電池容量:20kWh〜8MWh
* 500kVA以上は並列冗長拡張で対応します
高性能UPS電源装置
・放送システムやデータセンターのバックアップ電源
・鉄道運行システム用電源。道路トンネル照明やSA用電源
・病院の手術室やICU用電源
・金融処理システム用電源
・瞬低・停電による工場の生産ロス防止

高効率・高信頼性の常時インバータ給電方式を採用。
業界最高クラスの出力電力過渡変動特性(JEC-2433-クラス1準拠)を持ち、精密機器や情報システムの防災害用電源として利用できます。

15年間使用可能な長寿命。
電池交換にかかる保守費用を大幅に削減。安心して長期間の利用が可能です。

独自のIoT型電池計測システムで、電源装置を稼働させた状態のまま昼夜を問わず精度の高い寿命診断が可能。
メンテナンス作業の簡便化が実現できます。

単機システムのみならず、並列冗長システムや共通予備システムにも対応しています。

■ 主な仕様

※仕様および外観は、改良のため予告なく変更されることがあります。
項目 仕様
定格出力 THYRIC 5000 THYRIC 7000
20
kVA
30
kVA
50
kVA
75
kVA
100
kVA
150
kVA
200
kVA
250
kVA
300
kVA
500
kVA
運転方式 常時インバータ 運転切替時間 無瞬断
JEC-2433 出力電圧過渡変動特性最高水準【クラス1】準拠
THYRIC 5000:全容量 効率92%以上、THYRIC 7000:効率97%以上
交流入出力 相数 三相3線
定格電圧 200V、210V、220V
±10%
415V
420V
±10%
定格周波数 50 / 60㎐±5%
蓄電池 種類 オリビン型リン酸鉄リチウムイオン電池
「電池容量はご要求バックアップ時間にあわせて増設可能」
定格容量 1C出力 : 14kWh / 28kWh / 42kWh / 56kWh / 70kWh / 84kWh / 98kWh / 112kWh / 126kWh
… 最大8MWh
4C出力 : 8kWh / 16kWh / 24kWh / 32kWh / 40kWh / 48kWh / 56kWh / 64kWh / 72kWh
… 最大4.6MWh
期待寿命 15年(0℃〜30℃)
対応システム構成 単機システム、並列冗長システム、待機冗長(共通予備)システム
オプション 入力絶縁トランス、出力スコットトランス、天笠
使用環境条件 屋内設置
動作温度:0℃〜40℃(但し、放電レート3C〜4Cの場合、20〜30℃)
湿度:15%〜90%(結露なきこと)、標高:1,000m以下
※下表は参考値になります。システム構成により内容が異なる可能性があります。
電源容量 UPS盤(mm)
幅×奥行×高さ
入出力盤(mm)
幅×奥行×高さ
直流集電盤(mm)
幅×奥行×高さ
電池盤(mm)
幅×奥行×高さ
質量
(kg)
50 kVA 800 × 900
× 1,950
1,000 × 900
× 1,950
600 × 900
× 1,950
600 × 800
× 1,950
約2,750
100 kVA 900 × 900
× 1,950
1,200 × 900
× 1,950
600 × 900
× 1,950
1,200 × 900
× 1,950
約4,100
150 kVA 1,100 × 900
× 1,950
1,500 × 900
× 1,950
600 × 900
× 1,950
1,600 × 900
× 1,950
約5,100
200 kVA 1,200 × 900
× 1,950
1,500 × 900
× 1,950
700 × 900
× 1,950
2,200 × 900
× 1,950
約6,400
300 kVA 1,400 × 1,000
× 1,950
2,000 × 1,000
× 1,950
800 × 900
× 1,950
3,200 × 900
× 1,950
約8,600
500 kVA 1,500 × 900
× 1,950
800 × 900
× 1,950
1,000 × 900
× 1,950
5,600 × 900
× 1,950
約8,700
