■サイドショット使用時

a：プロジェクターを横方向にずらして設置し「サイドショット」を使用する場合、あるいはプロジェクターのレンズ中央がスクリーンの中央に来るように設置する場合の最短の投影距離です（スクリーン―レンズ中央間）。
b：プロジェクターを横方向にずらして設置し「サイドショット」を使用する場合、あるいはプロジェクターのレンズ中央がスクリーンの中央に来るように設置する場合の最長の投影距離です（スクリーン―レンズ中央間）。
c：プロジェクターを横方向にずらしてaの投影距離で設置した場合、スクリーンの右端/左端とレンズ中央とは水平方向に最大cまで離すことができます。
d：プロジェクターを横方向にずらしてbの投影距離で設置した場合、スクリーンの右端/左端とレンズ中央とは水平方向に最大dまで離すことができます。
e：プロジェクターを横方向にずらしてaの投影距離で設置した場合、スクリーンの下端とレンズ中央とは水平方向に最大eまで離すことができます。
f：プロジェクターを横方向にずらしてbの投影距離で設置した場合、スクリーンの下端とレンズ中央とは水平方向に最大fまで離すことができます。

サイドショット使用時

単位 : m

	VIDEO （プログレッシブコンポーネント含む）										1080i,720P, PC
スクリーンサイズ（型）	40	60	80	100	120	150	180	200	250	300	40	60	80	100	120	150	180	200	250	300
a	1.6	2.4	3.2	4	4.8	6	7.3	8.1	10.1	12.1	1.6	2.4	3.2	4	4.8	6	7.3	8.1	10.1	12.1
b	1.8	2.8	3.7	4.7	5.6	7	8.4	9.4	11.7	14.1	1.8	2.8	3.7	4.7	5.6	7	8.4	9.4	11.7	14.1
c	0.2	0.3	0.3	0.4	0.5	0.7	0.8	0.9	1.1	1.4	0.2	0.3	0.4	0.5	0.7	0.8	1	1.1	1.4	1.7
d	0.3	0.4	0.6	0.7	0.9	1.1	1.3	1.5	1.9	2.2	0.3	0.5	0.7	0.9	1	1.3	1.6	1.7	2.2	2.6

サイドショット2使用時

単位 : m

	VIDEO （プログレッシブコンポーネント含む）										1080i,720P, PC
スクリーンサイズ（型）	40	60	80	100	120	150	180	200	250	300	40	60	80	100	120	150	180	200	250	300
a	1.6	2.4	3.2	4	4.8	6	7.3	8.1	10.1	12.1	1.6	2.4	3.2	4	4.8	6	7.3	8.1	10.1	12.1
b	1.8	2.8	3.7	4.7	5.6	7	8.4	9.4	11.7	14.1	1.8	2.8	3.7	4.7	5.6	7	8.4	9.4	11.7	14.1
c	-0.1	-0.1	-0.2	-0.2	-0.3	-0.3	-0.4	-0.4	-0.5	-0.6	-0.1	-0.1	-0.2	-0.2	-0.3	-0.3	-0.4	-0.4	-0.5	-0.6
d	0	0	0	0	0	-0.1	-0.1	-0.1	-0.1	-0.1	0	0	0	0	0	-0.1	-0.1	-0.1	-0.1	-0.1
e	0.3	0.5	0.7	0.8	1	1.3	1.5	1.7	2.1	2.5	0.3	0.5	0.7	0.8	1	1.3	1.5	1.7	2.1	2.5
f	0.4	0.6	0.8	1	1.2	1.5	1.8	1.9	2.4	2.9	0.4	0.6	0.8	1	1.2	1.5	1.8	1.9	2.4	2.9

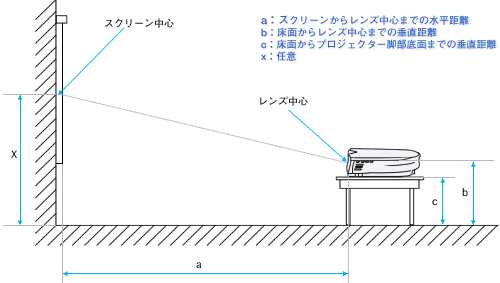

■床置きの場合

標準搭載レンズ使用時

単位 : mm

16:9時スクリーンサイズ（型）	40	60	80	100	120	150	180	200	250	300
a（最短）	1506	2289	3072	3855	4638	5812	6987	7770	9727	11685
a（最長）	1824	2764	3704	4644	5584	6994	8404	9344	11694	14044
b	x-251	x-377	x-502	x-628	x-753	x-942	x-1130	x-1255	x-1569	x-1883
c	x-347	x-473	x-598	x-724	x-850	x-1038	x-1226	x-1352	x-1666	x-1979

4:3時スクリーンサイズ（型）	40	60	80	100	120	150	180	200	250	300
a（最短）	1841	2791	3741	4692	5642	7067	8493	9443	11819	14195
a（最長）	2226	3367	4508	5648	6789	8501	10212	11353	14205	17057
b	x-305	x-457	x-609	x-762	x-914	x-1143	x-1371	x-1524	x-1905	x-2286
c	x-401	x-553	x-706	x-858	x-1011	x-1239	x-1468	x-1620	x-2001	x-2382

長焦点オプションレンズVPLL-CT10使用時

単位 : mm

16:9時スクリーンサイズ（型）	40	60	80	100
a	2253	3485	4717	5950
b	x-251	x-377	x-502	x-628

4:3時スクリーンサイズ（型	40	60	80	100
a	2779	4275	5771	7266
b	x-305	x-457	x-609	x-762

短焦点オプションレンズVPLL-CW10使用時

単位 : mm

16:9時スクリーンサイズ（型）	60	80	100	120	150	180	200	250	300
a（最短）	1786	2409	3031	3653	4586	5519	6141	7697	9252
a（最長）	2164	2912	3659	4407	5528	6649	7397	9266	11134
b	x-337	x-502	x-628	x-753	x-942	x-1130	x-1255	x-1569	x-1883
c	x-473	x-598	x-724	x-850	x-1038	x-1226	x-1352	x-1666	x-1979

4:3時スクリーンサイズ（型）	60	80	100	120	150	180	200	250	300
a（最短）	2185	2940	3695	4451	5583	6716	7471	9359	11246
a（最長）	2644	3351	4458	5365	6726	8087	8994	11262	13531
b	x-457	x-609	x-762	x-914	x-1143	x-1371	x-1524	x-1905	x-2286
c	x-553	x-706	x-858	x-1011	x-1239	x-1468	x-1620	x-2001	x-2382

※	4：3のスクリーンをご使用の場合、ワイド映像投影時は、投影画像の左右部分がスクリーンの左右幅を越えることがありますので、ご注意ください。

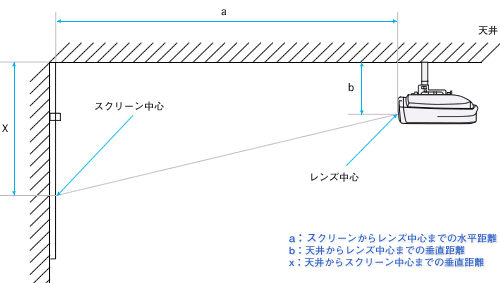

■天吊りの場合

標準搭載レンズ使用時

単位 : mm

16:9時スクリーンサイズ（型）	80	100	120	150	180	200	250	300
a（最短）	3072	3855	4638	5812	6987	7770	9727	11685
a（最長）	3704	4644	5584	6994	8404	9344	11694	14044
x	b+502	b+628	b+753	b+942	b+1130	b+1255	b+1569	b+1883
b	6段階：243, 268, 293, 343, 368, 363 （別売サスペンションサポートPSS-610を使用）

4:3時スクリーンサイズ（型）	80	100	120	150	180	200	250	300
a（最短）	3741	4692	5642	7067	8493	9443	11819	14195
a（最長）	4508	5648	6789	8501	10212	11353	14205	17057
x	b+609	b+762	b+914	b+1143	b+1371	b+1524	b+1905	b+2286
b	6段階：243, 268, 293, 343, 368, 393 （別売サスペンションサポートPSS-610を使用）

長焦点オプションレンズVPLL-CT10使用時

単位 : mm

16:9時スクリーンサイズ（型）	80	100
a	4717	5950
x	x-502	x-628
b	6段階：243, 268, 293, 343, 368, 393 （別売サスペンションサポートPSS-610を使用）

4:3時スクリーンサイズ（型）	80	100
a	5771	7266
x	x-609	x-762
b	6段階：243, 268, 293, 343, 368, 393 （別売サスペンションサポートPSS-610を使用）

短焦点オプションレンズVPLL-CW10使用時

単位 : mm

16:9時スクリーンサイズ（型）	80	100	120	150	180	200	250	300
a（最短）	2409	3031	3653	4586	5519	6141	7697	9252
a（最長）	2912	3659	4407	5528	6649	7397	9266	11134
x	b+502	b+628	b+753	b+942	b+1130	b+1255	b+1569	b+1883
b	6段階：243, 268, 293, 343, 368, 393 （別売サスペンションサポートPSS-610を使用）

4:3時スクリーンサイズ（型）	80	100	120	150	180	200	250	300
a（最短）	2940	3695	4451	5583	6416	7471	9359	11246
a（最長）	3551	4458	5365	6726	8087	8994	11262	13531
x	b+609	b+762	b+914	b+1143	b+1371	b+1524	b+1905	b+2286
b	6段階：243, 268, 293, 343, 368, 393 （別売サスペンションサポートPSS-610を使用）
