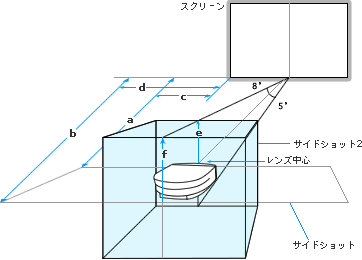

a：プロジェクターを横方向にずらして設置し「サイドショット」を使用する場合、あるいはプロジェクターのレンズ中央がスクリーンの中央に来るように設置する場合の最短の投影距離です（スクリーン―レンズ中央間）。 b：プロジェクターを横方向にずらして設置し「サイドショット」を使用する場合、あるいはプロジェクターのレンズ中央がスクリーンの中央に来るように設置する場合の最長の投影距離です（スクリーン―レンズ中央間）。 c：プロジェクターを横方向にずらしてaの投影距離で設置した場合、スクリーンの右端/左端とレンズ中央とは水平方向に最大cまで離すことができます。 d：プロジェクターを横方向にずらしてbの投影距離で設置した場合、スクリーンの右端/左端とレンズ中央とは水平方向に最大dまで離すことができます。 e：プロジェクターを横方向にずらしてaの投影距離で設置した場合、スクリーンの下端とレンズ中央とは水平方向に最大eまで離すことができます。 f：プロジェクターを横方向にずらしてbの投影距離で設置した場合、スクリーンの下端とレンズ中央とは水平方向に最大fまで離すことができます。

サイドショット使用時

単位 : m

VIDEO （プログレッシブコンポーネント含む） 1080i 720P, PC スクリーンサイズ（型） 40 60 80 100 120 150 40 60 80 100 120 150 40 60 80 100 120 150 a 1.1 1.7 2.2 2.8 3.3 4.2 1 1.6 2.1 2.7 3.2 4 1 1.6 2.1 2.6 3.2 4 b 1.2 1,8 2.4 3 3.6 4.5 1.2 1.8 2.4 3 3.6 4.5 1.2 1.8 2.4 3 3.6 4.5 c -0.2 -0.2 -0.3 -0.4 -0.4 -0.4 -0.1 -0.2 -0.3 -0.3 -0.4 -0.5 -0.2 -0.3 -0.5 -0.6 -0.8 -1 d 0 0 0 0 0 0 -0.1 -0.1 0 0 0 0 -0.2 -0.3 -0.3 -0.3 -0.4 -0.4

サイドショット2使用時

単位 : m

VIDEO （プログレッシブコンポーネント含む） 1080i 720P, PC スクリーンサイズ（型） 40 60 80 100 120 150 40 60 80 100 120 150 40 60 80 100 120 150 a 1.2 1.7 2.2 2.8 3.4 4.2 1.2 1.7 2.2 2.8 3.4 4.2 1.1 1.7 2.2 2.8 3.3 4.2 b 1.3 1.9 2.5 3.1 3.7 4.6 1.3 1.9 2.5 3.1 3.7 4.6 1.3 1.9 2.5 3.1 3.7 4.6 c -0.2 -0.3 -0.4 -0.6 -0.7 -0.9 -0.2 -0.3 -0.4 -0.5 -0.6 -0.7 -0.3 -0.4 -0.6 -0.7 -0.8 -1.1 d -0.1 -0.1 -0.1 -0.1 -0.2 -0.3 -0.1 -0.1 -0.1 -0.1 -0.1 -0.2 -0.2 -0.3 -0.4 -0.5 -0.5 -0.6 e 0.1 0.2 0.3 0.4 0.5 0.6 0.1 0.2 0.3 0.4 0.5 0.6 0.1 0.2 0.3 0.4 0.5 0.6 f 0.2 0.3 0.4 0.5 0.6 0.7 0.2 0.3 0.4 0.5 0.6 0.7 0.2 0.3 0.4 0.5 0.6 0.7

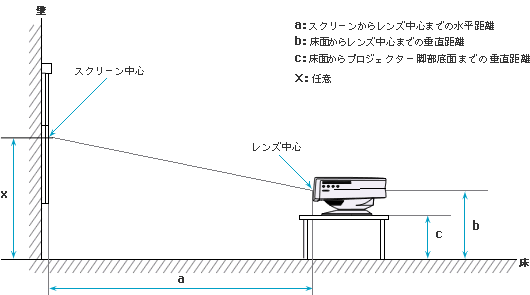

■「サイドショット」「サイドショット2」を使用しない場合 (床置きのみ)

標準搭載レンズ使用時

単位 : mm

16：9時 スクリーンサイズ（型） 40 60 80 100 120 150 a（最短） 970 1480 1990 2500 3010 3780 a（最長） 1180 1790 2400 3010 3620 4540 b x-194 x-290 x-387 x-484 x-581 x-726 c x-291 x-387 x-484 x-581 x-678 x-823

単位 : mm

4：3時 スクリーンサイズ（型） 40 60 80 100 120 150 a（最短） 1200 1820 2450 3070 3690 4630 a（最長） 1450 2200 2950 3690 4440 5560 b x-237 x-356 x-474 x-593 x-711 x-889 c x-334 x-453 x-571 x-690 x-808 x-986
