■標準搭載レンズ使用時

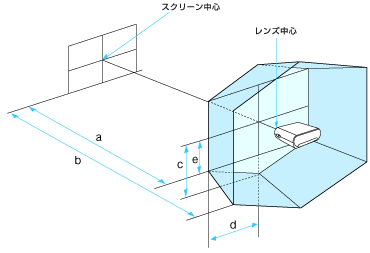

a：スクリーンからプロジェクターのレンズ中心までの投射距離（最小）
b：スクリーンからプロジェクターのレンズ中心までの投射距離（最大）
c：上下レンズシフトを最大にしたときのスクリーン中心からプロジェクターのレンズ中心までの垂直距離＊
d：左右レンズシフトを最大にしたときのスクリーン中心からプロジェクターのレンズ中心までの水平距離＊
e：上下レンズシフトと左右レンズシフトを併用し、左右レンズシフトを最大にしたときのスクリーン中心からプロジェクターのレンズ中心までの最大垂直距離＊

＊図のc、d、eは、それぞれ下方向、左方向、下方向の距離を示しています。それぞれ上方向、右方向、上方向にも同様の距離に設置可能です。

単位 : mm

16:9時スクリーンサイズ（型）	60	70	80	90	100	110	120	150
a	1,770	2,080	2,380	2,680	2,980	3,280	3,580	4,490
b	2,710	3,170	3,630	4,080	4,540	5,000	5,460	6,830
c	747	872	996	1,121	1,245	1,370	1,494	1,868
d	664	775	886	996	1,170	1,218	1,328	1,660
e	374	436	498	560	623	685	747	934

4:3時スクリーンサイズ（型）	60	70	80	90	100	110	120	150
a	2,180	2,550	2,920	3,290	3,660	4,020	4,390	5,500
b	3,330	3,890	4,450	5,010	5,570	6,130	6,690	8,370
c	914	1,067	1,219	1,372	1,524	1,676	1,829	2,286
d	813	948	1,084	1,219	1,355	1,490	1,626	2,032
e	457	533	610	686	762	838	914	1,143

■天吊りの場合

標準搭載レンズ使用時

単位 : mm

16:9時スクリーンサイズ（型）	60	70	80	90	100	110	120	150
a（最短）	1,890	2,200	2,500	2,800	3,100	3,400	3,700	4,610
a（最長）	2,830	3,290	3,750	4,200	4,660	5,120	5,580	6,950
x（最短）	299	361	423	485	548	610	672	859
x（最長）	b+672	b+797	b+921	b+1,046	b+1,170	b+1,295	b+1,419	b+1,793
b	6段階：150, 175, 200, 250, 275, 300mm （別売サスペンションサポートPSS-610を使用）

4:3時スクリーンサイズ（型）	60	70	80	90	100	110	120	150
a（最短）	2,300	2,670	3,040	3,410	3,780	4,140	4,510	5,620
a（最長）	3,450	4,010	4,570	5,130	5,690	6,250	6,810	8,490
x（最短）	382	458	535	611	687	763	839	1,068
x（最長）	b+839	b+992	b+1,144	b+1,297	b+1,449	b+1,601	b+1,754	b+2,211
b	6段階：150, 175, 200, 250, 275, 300mm （別売サスペンションサポートPSS-610を使用）
