| ［コントローラー］ | |
| 制御方式 | 映像信号に制御信号を重畳する同軸重畳方式 |
| ［マトリックススイッチャー］ | |
| 映像入力 | コンポジットビデオ、BNC、1Vp-p、75Ω 最大128chまで拡張可能（8ch単位） |
| 映像出力 | コンポジットビデオ、BNC、1Vp-p、75Ω 最大32chまで拡張可能（8ch単位） |
| 切り換え方式 | プログラム、またはテンキーによるマニュアル選択 |
| 映像切り換え | 1出力につき最大128ステップ（切り換え時間1〜30秒） |
| ツアー数 | 最大8 |
| 時間イベント | 8分割/日 |
| イベント数 | 8（曜日、日付に設定） |
| アラーム動作 | 4モニターまでコントロール可能 |
| カメラID | 英数字、およびカタカナ（12桁） |
| カレンダー機能 | 時間精度…月差±30秒、有効期間…2100年まで |
| ［コントロール機能］ | |
| 電動旋回台 | 水平および垂直制御 |
| 電動レンズ制御 | ズーム、フォーカス、アイリス |
| その他 | 旋回台、レンズのプリセット、ハウジングのワイパー制御 |
| ［その他の入出力］ | |
| 同期信号（VS）入力 | BNC、1Vp-p、75Ω、コンポジットシンク |
| 同期信号（VS）出力 | BNC、0.3Vp-p、75Ω、コンポジットシンク |
| アラーム入力 | ハーフピッチ50ピン（メス）×8（256入力）、メイク接点 （メカニカル）オープン時約5V出力、ショート時約1mA掃出 |
| アラーム出力 | ハーフピッチ50ピン（メス）×1（32出力）、 オープンコレクター、最大16Ｖ 100mA |
| キーボードI/F | KBD I/F×7、RJ-45（8ピン）、RS-422A KBD/RVC I/F×1、RJ-45（8ピン）、RS-422A/485 |
| 外部タイミング入力 | 32入力、接点入力（タイムラプスVTRより入力） |
| ［一般］ | |
| 電源／消費電力 | AC100V、50/60Hz／最大300W（フル実装時） |
| 使用温度 | 0〜＋40℃ |
| 大きさ | 424（幅）×354（高さ）×495（奥行）mm、突起部を除く |
| 質量 | 約32.5kg（フル実装時） |
| 付属品 | ラックマウントブラケット（2）、電源コード、リチウム電池（2） |
| ［操作項目］ | |
| カメラ／モニター | テンキーによる選択 |
| 電動旋回台 | 中央部ジョイボールによる水平および垂直操作 |
| 電動レンズ制御 | ズーム、フォーカス、アイリス |
| その他 | 旋回台、レンズのプリセット、ハウジングのワイパー制御、 アラームのリセット、ブザーの停止 |
| ［入出力］ | |
| 映像入力 | コンポジットビデオ、BNC、1Vp-p、75Ω、制御信号を重畳 |
| 映像出力 | コンポジットビデオ、BNC、1Vp-p、75Ω |
| RS-422 | 8極モジュラーコネクター |
| キーボードI/F | KBD I/F×1、RJ-45（8ピン）、RS-422A、最大500m |
| ビデオプリンター端子 | ミニジャック |
| ［ディスプレイ機能］ | |
| 液晶表示 | 選択カメラ番号、選択モニター番号、選択プリセット番号 |
| ［一般］ | |
| 電源／消費電力 | AC100V、50/60Hz／5W以下 |
| 使用温度 | 0〜＋40℃ |

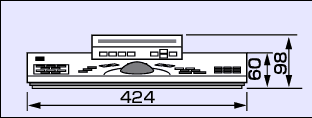

| 大きさ／質量 | 424（幅）×98（高さ）×310（奥行）mm／約3.5kg |
| 付属品 | 電源コード、インターフェースケーブル5m（CSP-5000との接続用） |
