保護等級（防塵・防滴）について

65V型フルHD液晶ディスプレイ

保護等級は、IEC（国際電気基準会議）及びJIS（日本工業規格）の2つの規格に基づいています。

IP（International Protection^＊）とは、異物と水の浸入に対する保護を規格化しているもので、IEC規格で規定されている機器の保護等級を記号で示したものです。

IECとはInternational Electrotechnical Commissionの略で、北米、南米、欧州、アジア各国が加盟している国際電気標準会議です。

＊またはIngress Protection

IP5x：
防塵試験用粉塵（直径75μm未満）が入ったとしても所定の動作及び安全性を損なわないように保護されている。

保護等級IP　第一記号（固形物に対する保護）

記号	種類	保護の程度
0	無保護	特には保護されていない。
1	50mmより大きい	固形物に対する保護直径50mmを超える固形物体が内部に侵入しない。
2	12.5mmよりも大きい固形物に対する保護	直径12.5mmを超える固形物が内部に侵入しない。
3	2.5mmよりも大きい	固形物に対する保護直径又は厚さが2.5mmを超える工具やワイヤなどの固形物体の先端が内部に侵入しない。
4	1.0mmよりも大きい	固形物に対する保護直径又は厚さが1.0mmを超えるワイヤや銅帯などの固形物体の先端が内部に侵入しない。
5	防塵形	粉塵（直径75μm未満）が内部に進入することを防止する。若干の粉塵の侵入があっても正常な運転を阻害しない。
6	耐塵形	粉塵が内部に侵入しない。

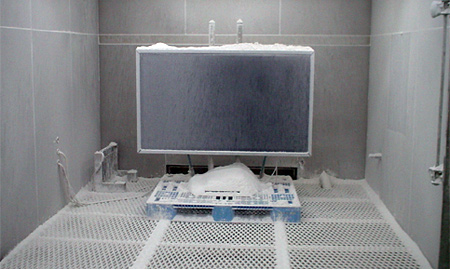

＜防塵試験時の画像＞

IPx4：
製品に対するあらゆる方向からの水の飛まつに対し保護されている。

保護等級IP　第一記号（固形物に対する保護）

記号	種類	保護の程度
0	無保護	特には保護されていない。
1	滴下する水に対する保護	鉛直に落下する水滴によって有害な影響をうけない。
2	15°傾斜した時落下する水に対する保護	正常な取付位置より15°以内の範囲で傾斜した時、鉛直に落下する水滴によって有害な影響をうけない。
3	噴霧水に対する保護	鉛直から60°以内の噴霧水に落下する水によって有害な影響をうけない。
4	飛沫に対する保護	いかなる方向からの水の飛沫によっても有害な影響をうけない。
5	噴流水に対する保護	いかなる方向からの水の直接噴流によっても有害な影響をうけない。
6	暴噴流に対する保護	いかなる方向からの水の強い直接噴流によっても内部に浸水の形跡がないこと。
7	浸漬に対する保護	規定の圧力、時間で一時的に水中に浸水しても内部に浸水の形跡がないこと。
8	水没に対する保護	製造者によって規定（※）される条件に従って、連続的に水中に置かれる場合に適する。原則として完全密閉構造である。

＜防滴試験時の映像＞
