主な仕様

対象製品
BDZ-SKP75

• 本機の省エネ対応について
• 利用できるディスク一覧
• 録画モードと録画／ダビング可能時間について
• 本機で取り込み／再生できるアルバムや写真について

• 音声設定と有効な出力端子について
• 無線LANのセキュリティについて
• 言語コード一覧

システム

形式	BD ／ DVD ／ハードディスクレコーダー
受信チャンネル	地上デジタルチューナー：UHF、CATV BS/110度CSデジタルチューナー：1032 〜 2071MHz 「スカパー！HD」チューナー：950MHz 〜 2150MHz
アンテナ入出力	地上デジタル：75ΩF型コネクター BS/110度CS IF：75ΩＦ型コネクター （コンバーター用電源出力DC15V/11V 最大4W、 芯線側＋、メニューにて自動／切を切り換え） スカパー！HD IF入力：75ΩF型コネクター （コンバーター用電源出力DC15V、最大6W/DC11V、最大4.4W、芯線側＋、メニューにて切／連動／入を切り換え） 衛星切換信号： 衛星A（JCSAT3）選択時：パルス信号なし 衛星B（JCSAT4）選択時：パルス信号あり（44 kHz、0.6 Vp-p） 対応ローカル周波数（局部発振周波数）：11.2 GHz/11.3 GHz/10.5 GHz 〜 11.5 GHzで可能（1 MHzステップ） 共聴1/共聴2/共聴3
タイマー	時計方式：クォーツクロック、12時間デジタル表示
映像記録方式	MPEG-4 AVC（ハードディスク／BD）（DRモード以外と「スカパー！HD」の録画）／（おでかけ転送） MPEG-2（ハードディスク／BD）（「スカパー！HD」の録画以外のDRモード時）／（DVD）
音声記録方式／ビットレート	Dolby Digital （2ch 256kbps/5.1ch 448kbps）（ハードディスク／BD／DVD）（DRモード以外） MPEG-4 AAC（おでかけ転送） MPEG-2 AAC（ハードディスク/BD）（DRモード時）

入力／出力端子

映像入力	入力1系統、ピンジャック、1.0 Vp-p/75 Ω
映像出力	出力1系統、ピンジャック、1.0 Vp-p/75 Ω
S映像入力	入力1系統、4ピンミニDIN 輝度信号：1.0 Vp-p/75 Ω、色信号：0.286 Vp-p/75 Ω
S1映像出力	出力1系統、4ピンミニDIN 輝度信号：1.0 Vp-p/75 Ω、色信号：0.286 Vp-p/75 Ω
音声入力	入力1系統、ピンジャック入力レベル：2 Vrms（入力インピーダンス：22 kΩ以上）
音声出力	出力1系統、ピンジャック出力レベル：2 Vrms（負荷インピーダンス：10 kΩ）
デジタル音声出力	光：角型光ジャック1系統／ -18 dBm （発光波長660 nm）
D1/D2/D3/D4映像出力	D映像出力1系統 Y：1.0 Vp-p/75 Ω、PB/CB：0.7 Vp-p/75 Ω、PR/CR：0.7 Vp-p/75 Ω
HDMI出力	19ピン標準コネクター（TypeA）1系統
USB端子	Hi-Speed USB（USB 2.0準拠）1系統（デジタルカメラ、デジタルハイビジョンビデオカメラ、 “メモリースティック”USBリーダー／ライター、“ウォークマン”、PSP®、携帯電話、“nav-u”接続用）
USB HDD専用端子	Hi-Speed USB（USB 2.0準拠）1系統（外付けUSBハードディスク接続用）
USB無線LAN専用端子	Hi-Speed USB（USB 2.0準拠）1系統（USB無線LANアダプター接続用）
LAN端子	10BASE-T/100BASE-TX （ネットワークの使用環境により、通信速度に差が生じることがあります。本機は10BASE-T/100BASE-TXの通信速度や通信品質を保証するものではありません。）

電源・その他

電源	AC100V、50/60Hz
消費電力（動作時／待機時*）	42W / 0.07W * スタンバイモード［低消費待機］、HDMI機器制御［切］、BS/CSデジタルアンテナ出力［切］時
最長録画時間	12時間
最大チャプターマーク数	98個
最大録画番組数	ハードディスク：999、BD-R/RE：200
最大予約数	130件
写真の最大取り込み枚数	10,000枚
アルバムの最大数	200個
アルバム内の最大写真数	500枚
1フォルダから取り込める最大写真数	500枚
一度に取り込める最大写真数	4,000枚
最大外形寸法（幅×高さ×奥行き）（最大突起含む）	430×56×283 mm
ハードディスク容量	500ギガバイト
本体質量	約3.6kg
許容動作温度／許容動作湿度	5℃〜35℃／25％〜80％

付属品

• B-CASカード使用許諾契約約款（1部）
• B-CASカード（1）（B-CASカードは台紙に貼り付けてあります）
• リモコン（1個）
• 単3形（R6）乾電池（2本）
• アンテナケーブル（1本）
• 電源コード（1本）^*
• 映像／音声ケーブル（1本）
• らくらくスタートガイド（1部）
• 取扱説明書（1部）
• 保証書（1部）
• ソニーご相談窓口のご案内（1部）

* 付属の電源コードは本機専用です。他の電気機器では使用できません。

本機の省エネ対応について

本機動作時は、本体表示の明るさ設定によって消費電力を軽減できます。

待機時の消費電力と起動時間の関係については、次の表をご覧ください。

スタンバイモード	消費電力	起動時間*5
低消費待機	0.07W*1	約50秒（約60秒）
標準	0.19W*1/0.56W*2 *3 ／約15W*4	約6秒（約16秒）
瞬間起動	約20W*2	約0.5秒（約3秒）

*1［HDMI機器制御］［切］、［BS/CSデジタルアンテナ出力］［切］時

*2［HDMI機器制御］［入］、［BS/CSデジタルアンテナ出力］［入］時

*3 お買い上げ時の設定状態です。

*4［リモート機器登録］ありのとき

*5 本機の画面が表示されるまでの時間です。（　）内は記録／再生などの操作可能になるまでの時間です。

関連項目

• 本体表示の明るさ
• HDMI機器制御設定
• BS/CSデジタルアンテナ出力
• リモート機器設定

利用できるディスク一覧

本機で録画／ダビングできるディスク（12cmのみ）

	BD-RE	BD-R	DVD-RW （VR）	DVD-RW （ビデオ）	DVD-R （VR）	DVD-R （ビデオ）
対応バージョン／倍速	Ver.2.1（1層／2層）、Ver.3.0（3層）に対応した2倍速メディアまで	Ver.1.1/1.2/1.3（1層／2層）に対応した6倍速メディア、Ver.2.0（3層／4層）に対応した4倍速メディアまで また、LTHタイプに対応	Ver.1.1/1.2 CPRMに対応した6倍速メディアまで		Ver.2.0/2.1 CPRMに対応した16倍速メディアまで
本機で行いたいこと
デジタル放送番組の録画*1	○	○	×	×	×	×
デジタル放送、ビデオカメラ映像をハイビジョン画質のままダビング	○	○	×	×	×	×
デジタル放送番組などの録画映像を標準画質でダビング	○	○	○（CPRM）	×	○（CPRM）	×
ビデオカメラなどから取り込んだ映像を標準画質でダビング	○	○	○	○	○	○
二か国語放送の両音声を記録	○*2	○*2	×	×	×	×
文字放送の字幕を記録	○*2	○*2	×	×	×	×
文字放送の字幕をダビング*3	○	○	○	○	○	○
1つのタイトルに16：9/4：3の映像を混在して記録	○*2	○*2	×	×	×	×
ディスク上のタイトルを編集	○	○	×	×	×	×
静止画のHDD→ディ スク書き出し	○	○	×	○*4	×	○*5
ディスクの互換性	多くのBD機器で再生可能*6	多くのBD機器で再生可能*6	VRモード対応の機器で再生可能	多くのDVD機器で再生可能（要ファイナライズ）	-R VRモード対応の機器で再生可能（要ファイナライズ）	多くのDVD機器で再生可能（要ファイナライズ）

*1 インターネットサービスやLAN経由のCATV／外部チューナーからは、直接録画できません。

*2 録画モードがDRモードのときのみ

*3 DRモードで録画した字幕付きデジタル放送の番組を、録画モードがDRモード以外で字幕をダビングするときは、［字幕焼きこみ］の設定が必要です。

*4 書き出しの操作手順にてディスクを初期化する確認画面が表示され、初期化が必要となります。

*5 新品ディスクにのみ書き出せます。

*6 BDに次のタイトルを録画または記録した場合、MPEG-4 AVC方式の映像再生に対応したBD機器でのみ再生できます。

• DRモード以外で録画したタイトル
• 「スカパー！HD」などMPEG-4 AVC方式の放送を録画したタイトル
  BD-RE XL（3層）／ BD-R XL（3層／ 4層）は、対応したBD機器でのみ再生できます。

Q&A よくある質問

• LTH (Low To High) タイプのブルーレイディスクに対応していますか？

本機への取り込み／再生できる他機器録画ディスク

本機は12cmと8cmの両方のディスクに対応しています。

BD	BD-RE（1層／2層／3層）／BD-R（1層／2層／3層／4層）
DVD	DVD-RW（VR／ビデオ）*1 *2
	DVD-R/DVD-R DL（2層）（VR／ビデオ）*1 *2
	DVD+RW/DVD+R/DVD+R DL（2層）*1 *2
	DVD-RAM*3
CD	CD-R/CD-RW（CD-DA）*2 *4

*1 AVCHD方式で録画したディスクも可能

*2 他機器で記録したディスクは、記録した機器でファイナライズ処理が必要です。

*3 DVD-RAMは、Ver.2.0、Ver.2.1、Ver.2.2に対応。カートリッジ方式（Type1を除く）のDVD-RAMディスクはカートリッジから取り出してお使いください。

*4 CD-R/CD-RWは、静止画と音楽が取り込めます。

再生のみできるディスク

BD	BD-ROM
DVD	DVDビデオ
CD	CD（CD-DA）
	Super Audio CD*

* CDレイヤーのみ

関連項目

• 字幕焼きこみ
• DVDにコピーしたい

Q&A よくある質問

• 本機でダビングしたDVDが他機で再生できません。
• 本機でディスクが再生できない。

録画モードと録画／ダビング可能時間について

本機のハードディスク／BDの録画モードと録画可能時間

録画モード		HDDへの録画可能時間*1	BDへの録画可能時間*1
			1層 （25GB）	2層 （50GB）	3層 （100GB）	4層 （128GB）
DR（デジタル放送画質*2）	地上デジタル（HD）放送録画時	約58時間	約3時間	約6時間 5分	約12時間 20分	約15時間 45分
	BS/110度CSデジタル（HD）放送録画時	約41時間	約2時間 10分	約4時間 20分	約8時間 45分	約11時間 10分
	BS/110度CSデジタル（SD）放送録画時	約90時間	約4時間 40分	約9時間 30分	約19時間 5分	約24時間 25分
	「スカパー！HD」放送録画時	約108時間 （約58時間〜約135時間）	約3時間*4	約6時間 5分*4	約12時間 20分*4	約15時間 45分*4
XR （AVC16M）	（高画質）	約61時間	約3時間 10分	約6時間 25分	約12時間 50分	約16時間 25分
XSR （AVC11M）		約88時間	約4時間 35分	約9時間 10分	約18時間 25分	約23時間 35分
SR （AVC8M）	（標準）	約117時間	約6時間 5分	約12時間 15分	約24時間 35分	約31時間 30分
LSR （AVC4M）		約234時間	約12時間 10分	約24時間 35分	約49時間 15分	約63時間
LR （AVC3M）		約333時間	約17時間 20分	約34時間 55分	約70時間	約89時間 30分
ER （AVC2M）	（長時間録画）	約469時間	約24時間 25分	約49時間 10分	約98時間 35分	約126時間 5分

*1 次のようなときに録画時間が異なることがあります。

• 受信状態が悪いテレビ放送など画質が悪い番組を録画する場合
• 編集されたBDに追加して録画する場合
• 静止画像や音声のみを録画し続けた場合
• 動きの激しい動画を録画した場合
• ［高速転送録画］を［入］に設定した場合、HDDの録画時間が短くなります。

*2 デジタル放送をそのままの画質で録画できます（標準テレビ放送（SD）の番組は、そのままのSD画質で録画されます）。LAN経由のCATV録画でも、放送によって画質は異なります。

*3 録画可能時間は録画する番組により異なります。（　）の時間は変動する録画可能時間の目安です。

*4 高画質放送の場合の目安です。

Q&A よくある質問

• 録画モードを変更する方法

本機のハードディスクからBDへの高速ダビング所要時間一覧（60分番組の場合）^*1

録画モード		2倍速メディア使用時	4倍速メディア使用時	6倍速メディア使用時
DR	地上デジタル（HD）放送	約14分30秒	約7分25秒	約5分5秒
	BS/110度CSデジタル（HD）放送	約20分30秒	約10分30秒	約7分10秒
	BS/110度CSデジタル（SD）放送	約9分25秒	約4分50秒	約3分15秒
	「スカパー！HD」放送	約14分30秒*2	約7分25秒*2	約5分5秒*2
XR	（高画質）	約14分10秒	約7分15秒	約5分0秒
XSR		約9分55秒	約5分5秒	約3分30秒
SR	（標準）	約7分25秒	約3分50秒	約2分35秒
LSR		約3分45秒	約1分55秒	約1分20秒
LR		約2分40秒	約1分20秒	約0分55秒
ER	（長時間録画）	約1分55秒	約1分0秒	約0分40秒

*1 表中の所要時間は目安です。ディスク管理情報の作成時間も加わります。
ディスクの書き込み位置や特性などの条件により時間が変わります。

*2 高画質放送の場合の目安です。

本機のハードディスクからDVDへのダビングモードと記録可能時間

ダビングモード		DVDへの記録可能時間*
XP	（高画質）	約1時間
XSP		約1時間30分
SP	（標準）	約2時間
LSP		約2時間30分
LP	（長時間録画）	約4時間

* 次のようなときに記録時間が異なることがあります（XSP 〜 LPのみ対象）。

• 受信状態が悪いテレビ放送など画質が悪い番組をダビングする場合
• 編集されたDVDに追加してダビングする場合
• 静止画像や音声のみのタイトルをダビングした場合

Q&A よくある質問

• どの録画モードで何時間録画できますか？

「スカパー！ HD」対応の外部チューナーが受信する番組と本機の録画可能時間

「スカパー！ HD」対応の外部チューナーと本機では、録画時間の残量表示が異なる場合があります。
録画可能時間について詳しくは、下記のホームページをご覧いただくか、下記のご相談窓口までお問い合わせください。

ホームページ：http://sptvhd.jp/rokuga

スカパー！ チューナーご相談窓口：0570-080-060

「スカパー！ HD」対応の外部チューナーが受信する番組	録画可能時間
スカパー！ ハイビジョンチャンネル	約120時間（約65 〜 150時間）*
スカパー！ 標準画質チャンネル	約205時間（約130 〜 395時間）*

* 録画可能時間は録画する番組により異なります。（　）の時間は変動する録画可能時間の目安です。

関連項目

• 高速転送録画

Q&A よくある質問

• どの録画モードで何時間録画できますか？
• 「おでかけ転送」で転送先の機器に最長何時間の映像を転送できますか？

本機で取り込み／再生できるアルバムや写真について

本機で取り込み／再生できる写真は、圧縮方式がJPEG方式やMPO方式で、ファイル名形式がDCF形式^*1のものです。

*1 （社）電子情報技術産業協会にて制定された統一規格“Design rule for Camera File system”のことです。

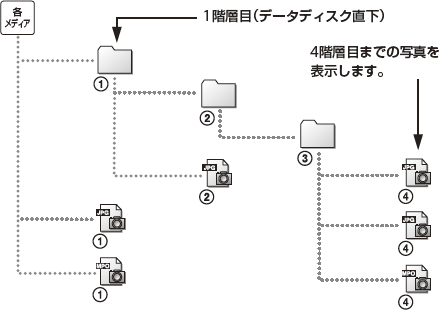

各メディア直下（ルート）を第1階層とした場合、本機は4階層目までに保存した写真を認識します。

Q&A よくある質問

• 本機で取りこめる写真のファイル形式は？

音声設定と有効な出力端子について

設定項目ごとに、設定が有効になる出力端子が異なります。お使いになる出力端子の種類を確認してください。

設定項目名	有効な出力端子
	HDMI出力端子	デジタル音声出力光端子	音声出力端子
音声出力設定	○	○	○
HDMI音声出力	○	−	−
ドルビーデジタル	−	○	−
AAC	−	○	−
DTS	−	○	−
48kHz/96kHz PCM	−	○	−
オーディオDRC	○*	○*	○
ダウンミックス	○*	○*	○
BD音声出力	○	○	○

* PCM出力時のみ有効

無線LANのセキュリティについて

無線LANによる通信は、電波を利用して行われるため、通信内容を傍受されるおそれがあります。無線通信を保護するために、本機はさまざまなセキュリティ機能に対応しています。接続環境に応じて正しくセキュリティ対策をしてください。

セキュリティなし（おすすめしません）

WEP（おすすめしません）

WPA-PSK（TKIP）、WPA2-PSK（TKIP）

WPA-PSK（AES）、WPA2-PSK（AES）

言語コード一覧

• 詳しくは、こちらをご覧ください。

1027	Afar	1028	Abkhazian	1032	Afrikaans	1039	Amharic	1044	Arabic
1045	Assamese	1051	Aymara	1052	Azerbaijani	1053	Bashkir	1057	Belarusian
1059	Bulgarian	1060	Bihari	1061	Bislama	1066	Bengali; Bangla	1067	Tibetan
1070	Breton	1079	Catalan	1093	Corsican	1097	Czech	1103	Welsh
1105	Danish	1109	German	1130	Bhutani	1142	Greek	1144	English
1145	Esperanto	1149	Spanish	1150	Estonian	1151	Basque	1157	Persian
1165	Finnish	1166	Fiji	1171	Faroese	1174	French	1181	Frisian
1183	Irish	1186	Scots Gaelic	1194	Galician	1196	Guarani	1203	Gujarati
1209	Hausa	1217	Hindi	1226	Croatian	1229	Hungarian	1233	Armenian
1235	Interlingua	1239	Interlingue	1245	Inupiak	1248	Indonesian	1253	Icelandic
1254	Italian	1257	Hebrew	1261	Japanese	1269	Yiddish	1283	Javanese
1287	Georgian	1297	Kazakh	1298	Greenlandic	1299	Cambodian	1300	Kannada
1301	Korean	1305	Kashmiri	1307	Kurdish	1311	Kirghiz	1313	Latin
1326	Lingala	1327	Laothian	1332	Lithuanian	1334	Latvian; Lettish	1345	Malagasy
1347	Maori	1349	Macedonian	1350	Malayalam	1352	Mongolian	1353	Moldavian
1356	Marathi	1357	Malay	1358	Maltese	1363	Burmese	1365	Nauru
1369	Nepali	1376	Dutch	1379	Norwegian	1393	Occitan	1403	(Afan)Oromo
1408	Oriya	1417	Punjabi	1428	Polish	1435	Pashto; Pushto	1436	Portuguese
1463	Quechua	1481	Rhaeto-Romance	1482	Kirundi	1483	Romanian	1489	Russian
1491	Kinyarwanda	1495	Sanskrit	1498	Sindhi	1501	Sangho	1503	Singhalese
1505	Slovak	1506	Slovenian	1507	Samoan	1508	Shona	1509	Somali
1511	Albanian	1512	Serbian	1513	Siswati	1514	Sesotho	1515	Sundanese
1516	Swedish	1517	Swahili	1521	Tamil	1525	Telugu	1527	Tajik
1528	Thai	1529	Tigrinya	1531	Turkmen	1532	Tagalog	1534	Setswana
1535	Tonga	1538	Turkish	1539	Tsonga	1540	Tatar	1543	Twi
1557	Ukrainian	1564	Urdu	1572	Uzbek	1581	Vietnamese	1587	Volapük
1613	Wolof	1632	Xhosa	1665	Yoruba	1684	Chinese	1697	Zulu
1703	無指定

言語名表記はISO639：1988 （E/F）に準拠
