各部の名前

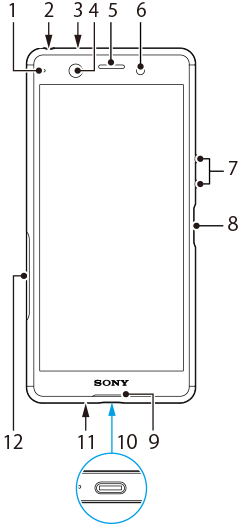

各部を番号で示した正面図。上部左から右へ1から6、右側側面上から下へ7と8、下部右から左へ9から11、左側側面12。

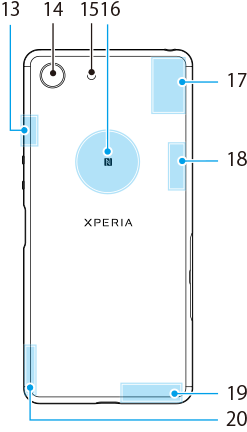

各部を番号で示した背面図。左上部左から右へ13から15、上部中央エリア16、右上部上から下へ17と18、右下部19、左下部20。

  1. 充電/通知LED

  2. ヘッドセット接続端子

  3. セカンドマイク

  4. フロントカメラレンズ

  5. 受話口/スピーカー

  6. 近接/照度センサー

  7. 音量キー(+/-)/ズームキー

  8. 電源キー()/画面ロックキー/指紋センサー

  9. スピーカー

  10. USBケーブル/充電ケーブル接続端子

  11. 送話口/マイク

  12. nano SIMカード/microSDカード挿入口

  13. Wi-Fi/Bluetoothアンテナ部

  14. メインカメラレンズ

  15. フラッシュ

  16. NFCアンテナ部

  17. 内蔵サブセルラーアンテナ部(UMTS/LTE)

  18. 内蔵サブセルラーアンテナ部(LTE/GPS)

  19. 内蔵メインセルラーアンテナ部(GSM/UMTS/LTE)

  20. 内蔵メインセルラーアンテナ部(LTE)
