システムカメラのIPインターフェース

BPU-4500A用オプションボード

[SMPTE ST 2110 接続用]

ST 2110 インターフェースキット
SKC-4001

  • ストリーム数: 4K x2, HD x3
  • コネクター: SFP+ / SFP28
  • ポート数: 6
  • 推奨トランシーバー: OTM-10GSR1, OTM-25GSR
SKC-4001
SKC-4001

[NMI 接続用]

ネットワークメディアインターフェースキット
SKC-IP45AF  販売終了

  • ストリーム数: 4K x2, HD x1
  • コネクター: SFP+
  • ポート数: 6
  • 推奨トランシーバー: OTM-10GSR1
BPU-4500A
BPU-4500A

HDCU-4300用オプションボード

[SMPTE ST 2110 接続用]

ST 2110 インターフェースキット
HKCU-4001

  • ビデオ出力: 4K x1、HD x3
  • ビデオ入力: HD x2 (Return)
  • コネクター: SFP+ / SFP28
  • ポート数: 2
  • 推奨トランシーバー: OTM-10GSR1, OTM-25GSR
HDCU-4300
HDCU-4300

[NMI 接続用]

ネットワークメディアインターフェースキット
HKCU-IP43F

  • ビデオ出力: 4K x1、またはHD x1
  • コネクター: SFP+
  • ポート数: 2
  • 推奨トランシーバー: OTM-10GSR1
HKCU-IP43F
HKCU-IP43F

HDCU-3100用オプションボード

[SMPTE ST 2110 接続用]

ST 2110 インターフェースキット

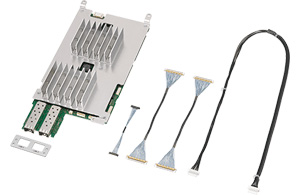

HKCU-SFP30

  • ビデオ出力: 4K x1、HD x3
  • ビデオ入力: HD x3(Return)
  • インカム: 2ch
  • コネクター: SFP+ / SFP28
  • ポート数: 2
  • 推奨トランシーバー: OTM-10GSR1, OTM-25GSR

※4K出力にはカメラおよび CCU に 4K オプションが必要となります。

HKCU-SFP30
HKCU-SFP30

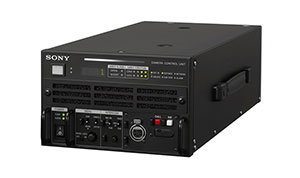

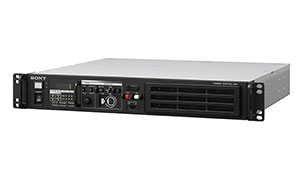

HDCU-3100
HDCU-3100

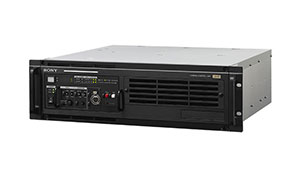

HDCU-3500 / 5500 / 5000用オプションボード

[SMPTE ST 2110 接続用]

ST 2110 インターフェースキット

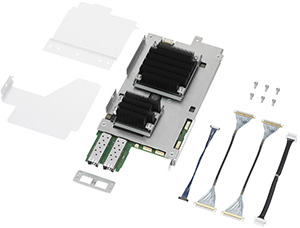

HKCU-SFP50

  • ビデオ出力: 4K x1, HD x3
  • ビデオ入力: 4K x1, HD x3(Return)
  • コネクター: SFP+ / SFP28
  • ポート数: 2
  • 推奨トランシーバー: OTM-10GSR1, OTM-25GSR

HKCU-SFP50
HKCU-SFP50

UHCU-8300用オプションボード

[NMI 接続用]

ネットワークメディアインターフェースキット
UKCU-IP01F  販売終了

  • ビデオ出力: 8K x1
  • コネクター: QSFP+
  • ポート数: 2

UKCU-IP01F
UKCU-IP01F

マルチポートAVストレージユニットのIPインターフェース

PWS-4500用オプションボード

[SMPTE ST 2110 接続用]

ST 2110 インターフェースボード
PWSK-4509

  • ストリーム数: 4K x4、またはHD x8、(HFR 入力時: 4K x2倍、HD x8倍まで)
  • コネクター: SFP+ / SFP28
  • ポート数: 8
  • 推奨トランシーバー: OTM-10GSR1, OTM-25GSR


[NMI 接続用]

ネットワーク・メディア・インターフェースボード
PWSK-4506F  販売終了

  • ストリーム数: 4K x4、またはHD x8
  • コネクター: SFP+
  • ポート数: 8
  • 推奨トランシーバー: OTM-10GSR1

PWSK-4506F
PWSK-4506F

PWS-4500
PWS-4500

マルチフォーマットスイッチャーのIPインターフェース

XVS-9000用オプションボード

XKS-C9111 / C9121

XKS-C9111 / C9111N
XKS-C9111

XKS-C9121 / C9121N
XKS-C9121

型名 XKS-C9111 XKS-C9121
商品名 100G IPインプットコネクターボード 100G IPインプット&アウトプットコネクターボード
概要 4K / HD SMPTE ST 2110入力 4K / HD SMPTE ST 2110 入出力
ストリーム数 4K 60P x8またはHD60i x16 4K 60P x8入力 / 8出力またはHD 60i x16入力 / 16出力
コネクター QSFP28
ポート数 4
信号規格 100GBASE-**(接続するQSFP28 トランシーバーモジュールに依存します)

XVS-8000 / 7000 / 6000用オプションボード

XKS-C8111 / C8166 / Q8111 / Q8166

XKS-C8111
XKS-C8111

XKS-C8166
XKS-C8166

XKS-Q8111
XKS-Q8111

XKS-Q8166
XKS-Q8166

型名 XKS-C8111 XKS-C8166 XKS-Q8111 XKS-Q8166
商品名 100G IPインプットコネクターボード 100G IPアウトプットコネクターボード QSFP IPインプットコネクターボード QSFP IPアウトプットコネクターボード
概要 4K / HD SMPTE ST 2110 入力 4K / HD SMPTE ST 2110 出力 4K / HD NMI、HD SMPTE ST 2110 入力 4K / HD NMI、HD SMPTE ST 2110 出力
ストリーム数 4K 60P x4またはHD 60i x16 NMI 4K x4またはHD x16、SMPTE ST 2110時 入力はHD 8ストリーム
コネクター QSFP28 QSFP+
ポート数 2 2
信号規格  100GBASE-**(接続するQSFP28 トランシーバーモジュールに依存します) 40GBASE-**(接続するSFP+トランシーバーモジュールに依存します)

ルーターリモコンパネル

リモートコントロールパネル

MKS-R4020 / MKS-R3210 / R1620 / R1630/ MKS-E1620

MKS-Rシリーズ リモートパネルは、IPならびにSDIルーターのマトリクスクロスポイントの切り替えに使用いただけます。

■複数のボタンと機能性
MKS-Rシリーズは用途や規模に応じてさまざまなモデルをご用意しています。クロスポイント切り替え用のボタンとしては最大32ボタンまで使用でき、Salvo、Chopといったさまざまな機能の割り当ても可能です。またMKS-R1630には2インチディスプレイを備え、ソース名やステータスといった情報を表示します。さらにWebメニューを活用し、簡単に設定対応いただけます。

■冗長化されたネットワークと電源
DC INとPoEによる冗長電源。 ネットワークの冗長性は2つのネットワークポートによってサポートされます。

MKS-R4020
MKS-R4020

MKS-R3210
MKS-R3210

MKS-R1620
MKS-R1620

MKS-R1630
MKS-R1630

MKS-E1620
MKS-E1620

■主な仕様
電源 37 V, 57 V (PoE), DC IN 12V
消費電力 0.3 A, 0.2 A (PoE), 0.7A DC
外形寸法(幅/高さ/奥行) 440 × 43.6 × 90 mm
質量 MKS-R4020: 約 1.6 kg
MKS-R3210: 約 1.2 kg
MKS-R1620: 約 1.3 kg
MKS-R1630: 約 1.3 kg
MKS-E1620: 約 1.6 kg
温度範囲 動作温度:5 〜 40℃
保存温度: -20 〜 +60℃
■入出力
LAN RJ-45 (×2) (PoE ×1)
1000BASE-T

Nevionのネットワーク・メディア・ソリューション

メディア・ネットワーク用 SDN コントローラー

Nevion VideoIPath

  • メディア・ネットワークに最適化された SDN (Software Defined Network) コントローラー
  • IP Live プロダクション・システムと組み合わることにより、従来実現が難しかった柔軟で耐障害性の高いネットワーク構築を実現
Nevion VideoIPath

多用途で活躍するメディア・ノード

Nevion Virtuoso

  • 豊富なソフトウェアの中から必要に応じて機能をインストールすることで、用途に合わせて最適なライブ制作システムを構築可能
  • SMPTE ST 2110 や、ST 2022-6、JPEG XS、TICO、JPEG2000 など幅広い伝送方式およびコーデックに対応しており、多彩な用途に利用可能な SDI/IP および IP/IP ゲートウェイ
Nevion Virtuoso

SFP+トランシーバーモジュール

XVS-8000 / 7000 / 6000用オプションボード

OTM-10GSR1 / 25GSR / 25GLR

SFP+トランシーバーモジュールとして、10G、25Gタイプのラインアップをご用意しています。

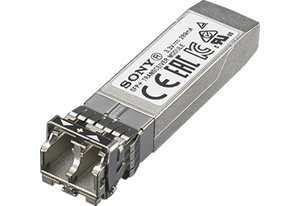

OTM-10GSR1
OTM-10GSR1

■主な仕様
  OTM-10GSR1 OTM-25GSR OTM-25GLR
コネクター LC Duplex 光コネクター
信号形式 10GBASE-SR 25GBASE-SR 25GBASE-LR
メディアタイプ マルチモード シングルモード

認定IPスイッチ

IP Liveプロダクションシステムでは、主要機器メーカー製のさまざまなIPスイッチを使用いただけます。

メーカー モデル 説明
CISCO Nexus93180YC-FX 48x 1/10/25 Gbps ports and 6x 40/100 Gbps ports, 1 RU
CISCO Nexus92160YC-X 48x 1/10/25 Gbps ports and 6x 40/100 Gbps ports, 1 RU
CISCO Nexus9336C-FX2 36x 40/100 Gbps ports, 1 RU
CISCO Nexus9364C 64x 40/100 Gbps ports, 2 RU
CISCO Nexus9236C 36x 40/100 Gbps ports, 1 RU
CISCO Nexus9332PQ 32x 40 Gbps ports, 1 RU
CISCO Nexus9272Q 72x 40 Gbps ports, 2 RU
CISCO SG300 series 10 to 50x 1 Gbase-T ports, 1 RU for Dante IP Audio
CISCO Catalyst2960-X series 24x or 48x 1 Gbase-T, SFP or SFP+ ports, 1 RU for Control
HUAWEI CE6865-48S6CQ-EI 48x 1/10/25 Gbps ports and 6x40/100 Gbps ports, 1 RU
HUAWEI CE6870-48S6CQ-EI 48x 1/10 Gbps ports and 6x40/100 Gbps ports, 1 RU
HUAWEI CE6851-48S6Q-HI 48x 1/10 Gbps ports and 6x40 Gbps ports, 1 RU
HUAWEI CE8850-32CQ-EI 32x 40/100 Gbps ports, 1 RU
HUAWEI CE8850-64CQ-EI 64x 40/100 Gbps ports, 2 RU
JUNIPER EX4550-32F 32x 1/10 Gbps SFP+ ports, 1 RU, Expansion module is required for uplink
JUNIPER EX4550-32T 32x 1/10 Gbase-T ports, 1 RU, Expansion module is required for uplink
JUNIPER EX4550-EM-2QSFP 2x 40 Gbps ports expansion module for EX4550
JUNIPER EX4550-EM-8XT 8x 1/10 Gbase-T ports expansion module for EX4550
JUNIPER EX4550-EM-8XSFP 8x 1/10 Gbps SFP+ ports expansion module for EX4550
JUNIPER QFX5100-24Q 24x 40 Gbps ports, 1 RU
JUNIPER QFX-EM-4Q 4x 40 Gbps ports expansion module for QFX5100
ARISTA DCS-7280SR2-48YC6 48x 10/25 Gbps ports and 6x 40/100 Gbps ports, 1 RU

注:上記の記載はソニーの検証によるものであり、機器メーカーの仕様をすべて反映するものではありません。
本情報は2018年9月現在のものであり、予告なく変更されることがあります。
