蓄電システム

系統連系型蓄電システム

太陽光発電パワコンと蓄電池パワコン機構を兼ね備えたハイブリッドパワコン型蓄電システム。
(株)YAMABISHI製 ESSP-8000 / YRW電源と“FORTELION”を組み合わせた蓄電システム。
系統連系運転時の節電、停電時の電源確保に貢献します。

オープン価格

■ 商品の特長

ラインアップ 機器構成 用途
系統連系型・蓄電池
ESSP-8000シリーズ
(再エネ・負荷平準化・BCP)
(株)YAMABISHI製 ESSP-8000電源
・電源出力:10〜50kW(50kW機は三相のみ)
・入出力:単相 / 三相3線AC202V
・オプション:太陽光発電 15〜60kW搭載可能
・オプション:負荷連動運転
(株)村田製作所製 リチウムイオン蓄電池
・電池容量:14kWh〜8MWh

(株)YAMABISHI製 YRW電源
・電源出力:100 / 200kW
・入出力:三相3線AC202V / AC440V
・オプション:太陽光発電 150kW搭載可能
・オプション:負荷連動運転
(株)村田製作所製 リチウムイオン蓄電池
・電池容量:14kWh〜8MWh
太陽光発電を導入
・ハイブリッドパワーコンディショナ
(太陽光発電を併設可)
経費削減&CO2削減
・ピークカット、シフト運転機能
・100%自家消費型運転機能
停電対策 / BCP対策
・パラレルプロセッシング方式UPS
(高効率で停電補償を実現)
・停電時にも太陽光発電を活かせる自立運転機能
(災害対策)

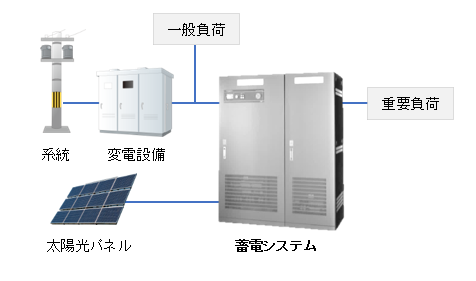

  • 系統電力と連系しピーク運転が可能です。
  • 電力需要の少ない時間を利用して充電を行い、使用電力のピーク時に放電を行うことで電力の平準化を図ります。

高効率DCリンク(15 - 300kW)を搭載可能、太陽光発電を直接取り込んで連携運転します。
太陽光発電が少ない時は蓄電池から出力を補い、発電が十分にある時は余剰分で蓄電池の充電を行います。

  • 停電時には蓄電池を自立運転し、重要負荷に電力供給を行います。
  • 停電時でも太陽光発電システムの運転が可能。自家発電システムとして機能します。

停電時に自立運転モードに自動で切り替わり、パラレルプロセッシング方式のUPSグレードにて無瞬断で特定の負荷に電力供給を行います。

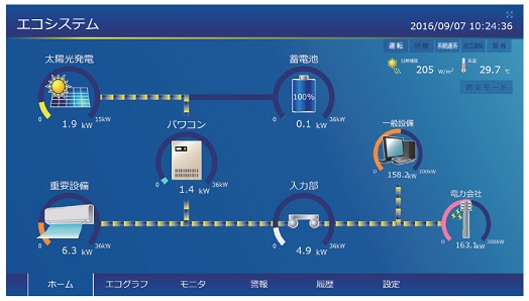

パソコン用のWEBブラウザで蓄電システムの運用実績を視覚化できます。サイネージ機能で伝達したい情報も表示できます。
蓄電システムの運転・停止を遠隔操作することもできます。

15年間使用可能な長寿命。
電池交換にかかる保守費用を大幅に削減。安心して長期間の利用が可能です。

独自のIoT型電池計測システムで、電源装置を稼働させた状態のまま昼夜を問わず精度の高い寿命診断が可能。メンテナンス作業の簡便化が実現できます。

■ 主な仕様、図面ダウンロード

※仕様および外観は、改良のため予告なく変更されることがあります。
双方向電源盤 仕様
入力相数及び
双方向電源
定格容量
単相3線式 10kW / 20kW / 30kW
(自立運転時の定格容量は、10kVA / 20kVA / 30kVA)
三相3線式 10kW / 20kW / 30kW / 50kW / 100kW / 200kW
(自立運転時の定格容量は、
10kVA / 20kVA / 30kVA / 50kVA / 100kVA / 200kVA)
連系運転時 定格電圧 AC202V±10%(200kW機種は440V±10%)
定格周波数 50 / 60Hz±5%
力率 0.95以上(定格運転時)
負荷出力過負荷耐量 120%以内(1分間)、121%以上(5秒間)、500%以上(1サイクル)
保護関連 系統連携規程準拠(過電圧、低電圧、過周波数、低周波数、FRT要件)
他各種内部保護、異常時は解列用電磁接触器を開放
単独運転検出 (受動的)電圧位相跳躍 (能動的)ステップ注入付周波数フィードバック
運用モード ピークカットモード・ピークシフトモード・電力平準化モード・防災モード・
手動モード・デマンド信号モード
逆潮流リミット
(売電モード)
双方向放電電力が負荷の状況に応じて系統側に逆潮流しないように
放電電力がリミットされます。
監視対象の負荷として重要負荷のみと重要及び一般負荷が選択可能です。
逆潮流リミット無効で売電モードになります。
受電電力リミット 双方向充電電力と重要負荷電力の合計が双方向電源定格を超えた場合は
充電電力がリミットされます。
自立運転時 定格電圧 AC200V(単相3線機種は100 / 200V、200kW機種は440V)
電圧精度 ±1%以内(検出点において)
定格周波数 50 / 60Hz
周波数精度 ±0.01Hz以下(停電時 / 自走中)
負荷出力過負荷耐量 120%以内(1分間)、120%で定電流(電圧垂下5秒間)
保護関連 出力過電圧、出力低電圧、他各種内部保護
蓄電池 種類 オリビン型リン酸鉄リチウムイオン電池
定格容量 14kWh / 28kWh / 42kWh / 56kWh / 70kWh /
84kWh / 98kWh / 112kWh / 126kWh
…最大8MWh
保護関連 直流過電圧、直流不足電圧、直流過電流、
セル電圧バランス異常、蓄電池BMU異常判定
効率 最大94%(10〜50kW機種)
最大96%(100〜200kW機種)
※何れも定格運転時、定格容量により異なります。
通信インターフェイス RS-232C / RS-485(Modbus)
イーサネット(WEBみえる化システム用、10 / 100Mbit、AUTO-MDIX対応)
外部入出力信号 (接点入力5点)RPR警報、OVGR警報、非常停止、空調異常、デマンド信号
(アナログ入力)外部電力計測(4〜20mA)
(接点出力2点)運転中、停電中、軽故障、中故障、重故障、
再連系待ち、デマンド警報から割付可能
設置場所 屋内(屋外対応については別途ご相談ください。)
MPPT DC / DCコンバータ 仕様
双方向電源盤 10〜50kW機種用 100〜200kW機種用
定格容量 15kW / 30kW 150kW
PV定格入力電圧 DC270V DC500V
PV運転電圧範囲 DC90V〜389V DC200V〜722V
最大入力電流 60A / 120A
※蓄電池14kWhの場合は40Aまで
350A
効率 最大98% 最大98.5%
保護関連 PV過電圧保護、PV不足電圧保護、PV過電流保護、出力過電圧保護、出力不足電圧保護
設置方式 双方向電源盤に内臓(最大2ユニット搭載)
※双方向電源盤10kW、100kW機種は1ユニットのみ
電源サイズ・電池容量など、お客様のご要望に応じたカスタム蓄電システムの構築も対応いたします。
型式 連系方式 双方向電源(kW) DC / DCコンバータ 電池容量 (kWh) 外形寸法(mm) 質量(kg)
奥行 高さ
ESSP-8010S / 14P1 単相 10 内蔵 14 850 750 1,850 約700
ESSP-8010T / 14P1 三相 10 内蔵 14 850 750 1,850 約720
ESSP-8010S / 28P1 単相 10 内蔵 28 1,100 750 1,850 約970
ESSP-8010T / 28P1 三相 10 内蔵 28 1,100 750 1,850 約990
ESSP-8020S / 28P3 単相 20 内蔵 28 1,100 750 1,900 約1,000
ESSP-8020T / 28P3 三相 20 内蔵 28 1,100 750 1,900 約1,000
型式 連系方式 双方向電源
(kW)
DC / DC
コンバータ
電池容量
(kWh)
図面ダウンロード
仕様書 外形図 単線図
ESSP-8010S / 14P1 単相 10 内蔵 14 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます
ESSP-8010T / 14P1 三相 10 内蔵 14 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます
ESSP-8010S / 28P1 単相 10 内蔵 28 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます
ESSP-8010T / 28P1 三相 10 内蔵 28 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます
ESSP-8020S / 28P3 単相 20 内蔵 28 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます
ESSP-8020T / 28P3 三相 20 内蔵 28 別ウィンドウで開きます 別ウィンドウで開きます 別ウィンドウで開きます

カタログPDFダウンロード
