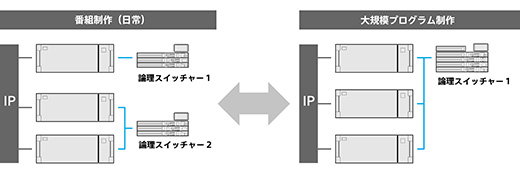

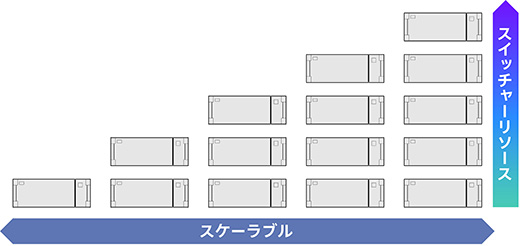

4Uサイズのプロセッサーユニットをシステム規模に合わせて、最大5台まで積み重ねることが可能です。複数のスイッチャー構成やユニットの追加・拡張にも柔軟に対応できます。例えば、3台の『MLS-X1』を通常は2台と1台の構成で2つのスイッチャーとして使用しながら、大規模プログラムのときには3台を1つのスイッチャーとして使用することができます。将来的にユニットを追加して、システム拡張することも容易です。

IPだけでなく、SDI入出力にも対応します。混在運用も可能です（＊）。

• ＊ 同一筐体内での混在はできません

■IP入出力ボード　『MKS-X1110』
ビデオ入出力：
LAN PORT：QSFP28型×4（プライマリー2＋リダンダント2）
XPT PORT：QSFP28型×3

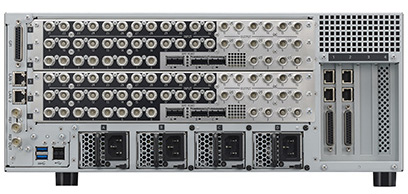

■SDI入出力ボード 『MKS-X1115』
ビデオ入出力：
入力：BNC×32
出力：BNC×16
XPT PORT：QSFP28型×3

キーヤーはルミナンスキー、リニアキー、クロマキーに対応しており、2.5D DMEエフェクトを備えたリサイザーが使用できます。M/EあたりHDでは8キーヤー / 8リサイザー、4Kでは6キーヤー / 4リサイザー使用できます。スポーツのリプレイなどでよく使われるクリップトランジションですが、通常のキーヤーとは別にクリップトランジション専用のキーヤーを内蔵しています。M/E列で8キーヤー使用しながら、クリップトランジションを実行することができます。

『MLS-X1』には、ライブ制作をサポートする様々な機能が搭載されています。フレームシンクロナイザー、フォーマットコンバーター、HDRコンバーター（＊）を内蔵しており、最小限の外部機器でシステム構築が可能です。静止画ファイルを出力するフレームメモリーに加えて、動画ファイルを再生するクリッププレーヤー（＊）を搭載しており、再生機を用意しなくても、プロセッサーから動画の再生が可能です。マルチビューアー出力は、オーディオレベルメーターや時計の表示にも対応しています。

• ＊ オプションのソフトウェアライセンスが必要

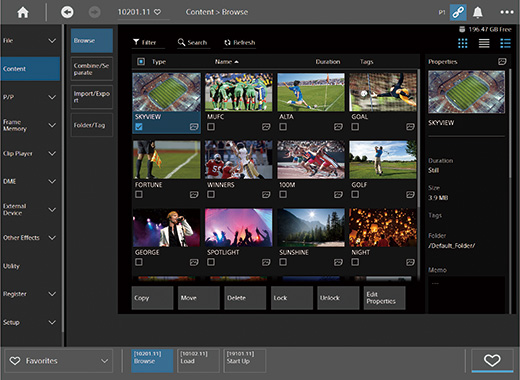

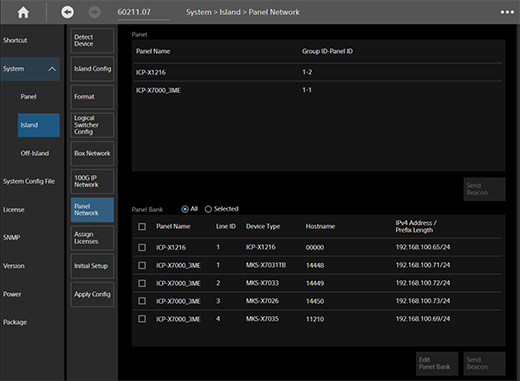

MLS-X1のWebメニューは、Webブラウザーベースのアプリケーションです。ネットワークに接続したPCまたはタブレットのブラウザーから操作することができます。新しくデザインされたGUIにはツリー構造を採用しており、目的のアイテムにすばやくアクセスできます。よく使う項目をお気に入りとして登録したり、コンテンツをタグ付け管理することもできます。また、スイッチャーシステム全体の機器構成やライセンス管理は、上位管理メニューであるMLSマネージャーから行います。

コントロールパネルには、モジュール式のICP-X7000シリーズと、一体型のICP-X1000シリーズが使用できます。パネルの信号名表示部には視認性の高い有機ELディスプレイを採用、XPTボタンのカスタマイズにも対応しています。AUXバスは、リモートコントロールパネルMKS-R3210/R1620やWebメニューから切り替えることも可能です。また、ラックマウントサイズのコントロールパネル（特注品）もご用意しています。

■一般
●電源：AC100 - 127V、50/60Hz
　　　 　 AC200 - 240V、50/60Hz
●消費電流：12.0A - 9.4A（100V - 127V）
　　　 　　　　 6.0A - 5.0A（200V - 240V）
●動作温度：5 - 40℃
●保存温度：-20 - +60℃
●外形寸法（幅×高さ×奥行）：約440×176×583mm（突起部含まず）
●質量：約28.2kg（全オプション装着時）

■ビデオ入出力
●最大入力数（IP）（SDI）：64（*1）
●最大出力数（IP）：64（*1）
●最大出力数（SDI）：32（*1）
●信号フォーマット：
SMPTE ST 2110、SMPTE ST 292、SMPTE ST 424、
SMPTE ST 425-1、SMPTE ST 425-5、SMPTE ST 2082-1
●信号プロセッシング：4:2:2デジタルコンポーネント
●量子化：12G/3G/HD:10ビット

■リファレンス
●リファレンス入力：BNC×2、ループスルー出力付
●リファレンス出力：BNC×1（＊2）

■コントロール
●LAN 1：RJ-45×1、1000BASE-T規格準拠
●LAN 2：RJ-45×1、1000BASE-T規格準拠
●GPI：D-sub25ピン（凹）×1、D-sub25ピン（凹）×2（オプション）
●RS-422：RJ-45×4（オプション）

■対応フォーマット
●HD：
1080/59.94p、50p
1080/59.94i、50i
1080/29.97PsF（＊3）、23.98PsF（＊3）
720/59.94p、50p
●4K：
3840x2160/59.94p、50p
3840x2160/29.97p（＊3）、23.98p（＊3）

• ＊1 MLS-X1×1台構成時の最大入出力数
  ＊2 REF OUTはMLS-X1×1台構成時のみ有効
  ＊3 バージョンアップ対応予定
