Crystal LEDディスプレイシステムとは

Crystal LEDディスプレイシステムは、独自開発の極めて微細なLEDを使った、
ユニット構成型のスケーラブルなディスプレイシステムです。
既存のディスプレイでは表現しきれない高画質と没入感で新たな領域の映像体験を可能にします。

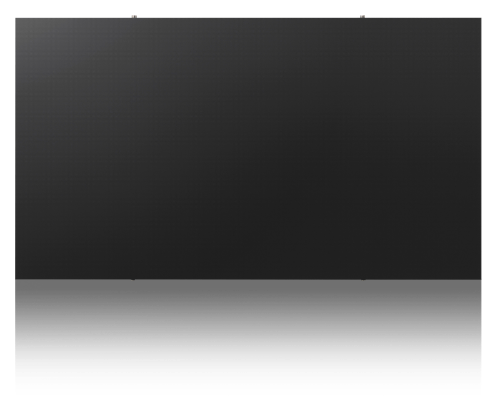

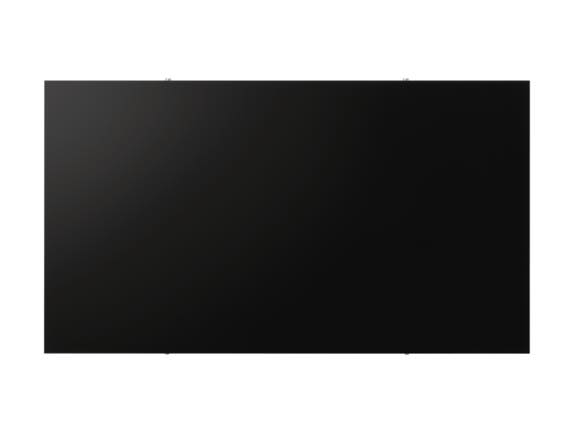

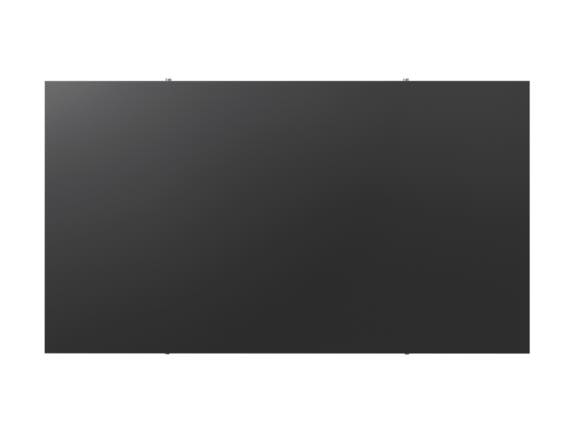

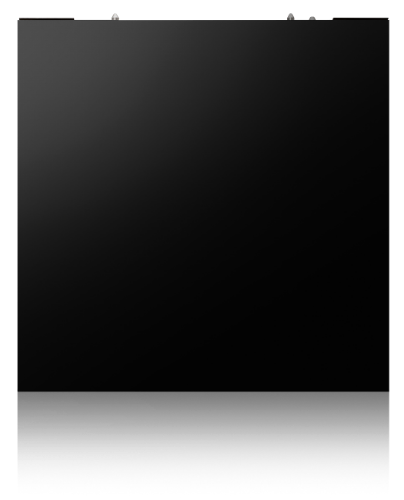

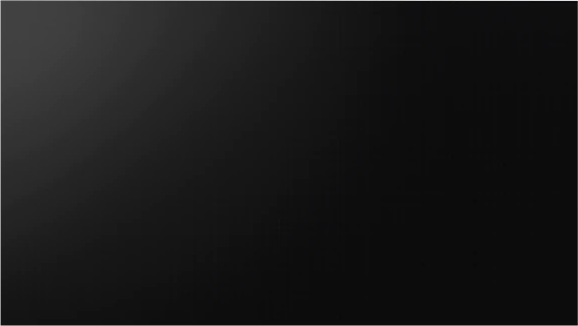

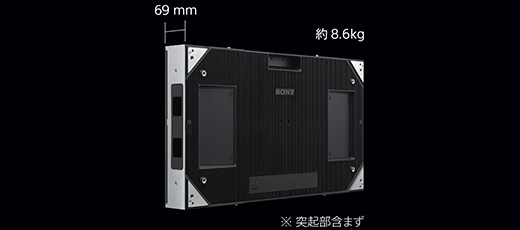

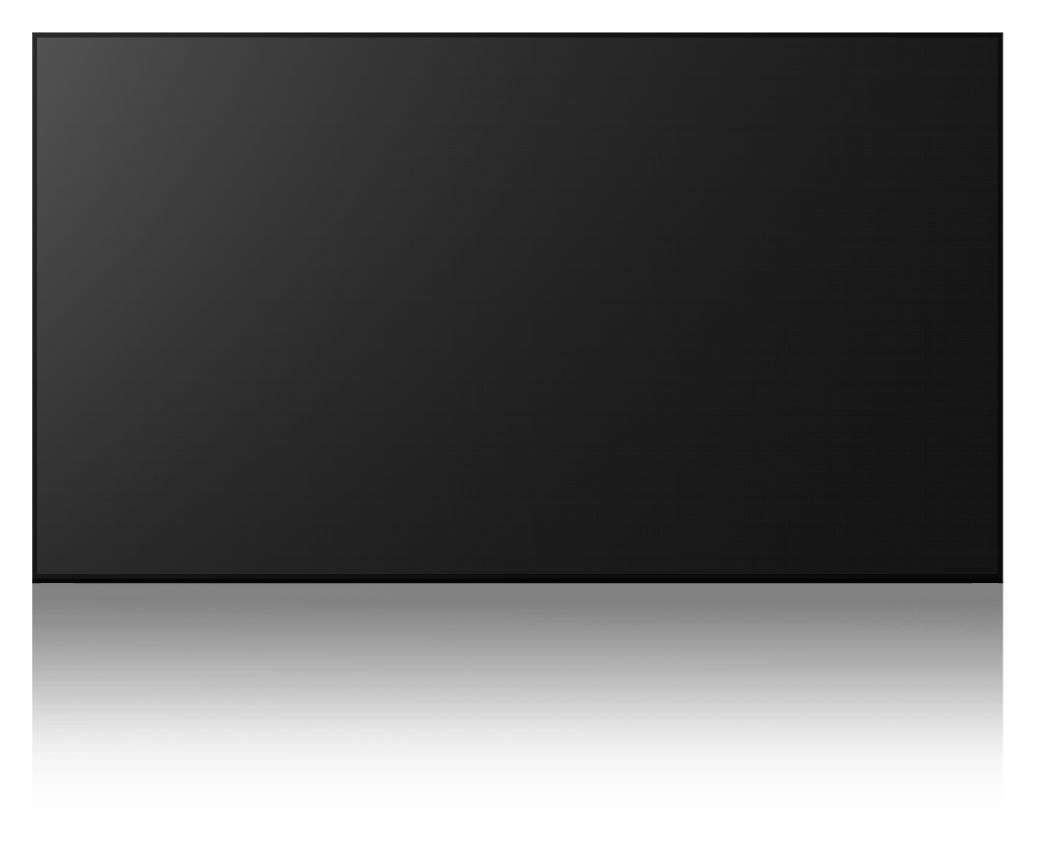

ディスプレイユニット ZRD-1

幅約40cm、高さ約45cmのディスプレイユニットに115,200画素敷き詰められたCrystal LEDは、開発思想、製造手法ともに、これまでのLEDディスプレイデバイスとは全く異なるアプローチによって開発されました。画面表面にR/G/Bの極めて微細なLED素子を配置した画素を、画素ごとに駆動させる自発光のディスプレイ方式を用いており、RGBを1画素とする光源サイズは0.003mm²と極めて微細なため、画面表面の黒色が占める割合を99%以上に高めることができ、素子の広配光性能などと合わせることにより、高コントラストと広色域の豊かな映像表現を可能にします。

※ Crystal LEDは、ソニー株式会社が独自開発した微細なLED素子を光源とする高画質ディスプレイ技術の名称です。

約0.003mm2
ソニー独自開発の極めて微細なLED

「ultrafine LED」と呼ぶ微細なLEDの光源サイズは、面積にして約0.003mm²で人間の髪の毛の断面よりも小さく、従来の表面実装型のSMD(Surface Mount Device)パッケージに比べ、およそ1/100のサイズまで抑えられました。

1,000,000:1以上
高コントラストと広色域の豊かな映像表現

極めて微細なLED素子とその集積化によって1,000,000:1以上の高コントラスト比を実現しました。

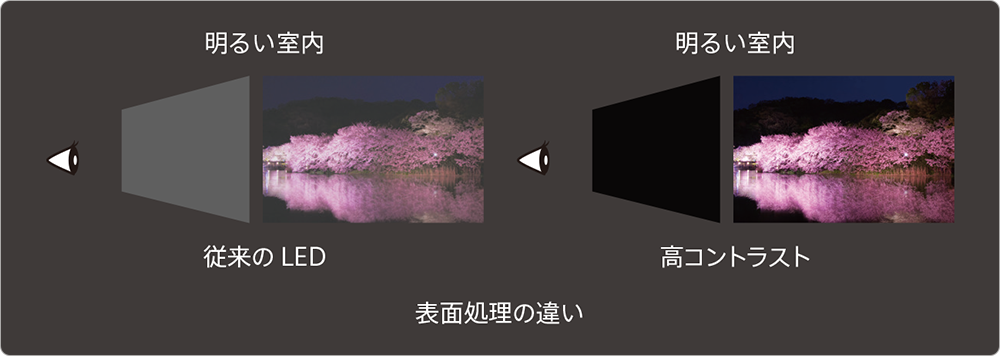

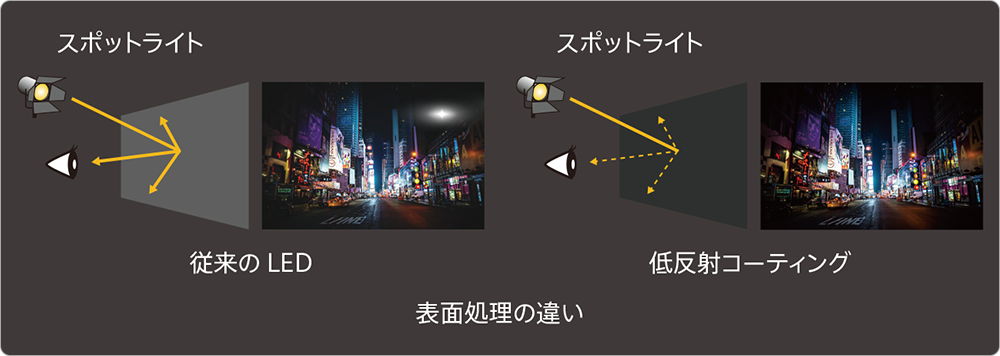

外光による乱反射によって黒浮きを誘発しやすいLED素子が1画素に占める割合はわずか1%未満で、残りの99%以上を黒いエリアが占めることで、黒占有率が30〜40%にとどまるSMDパッケージと通常の外光環境下で比較すると、コントラスト性能の差は30〜50倍になります。
画素単位で点灯・消灯を制御できる自発光制御とも相まって、漆黒を再現するその映像からは、非常に奥行き感のあるリアリティーを堪能することができます。

120fps

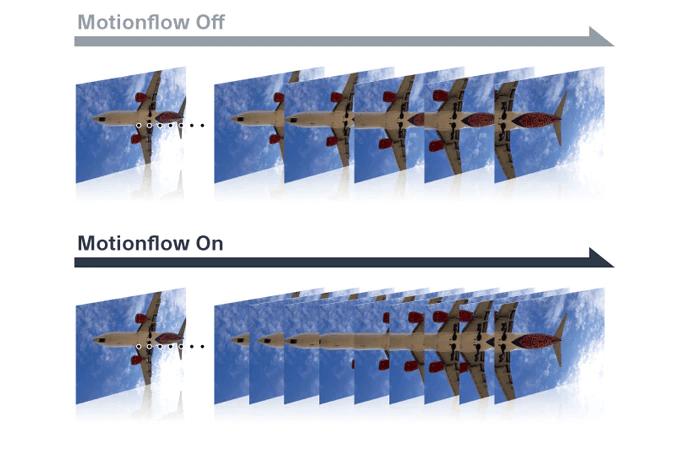

最大120fpsのフレームレートで
なめらかな動画像の再現が可能

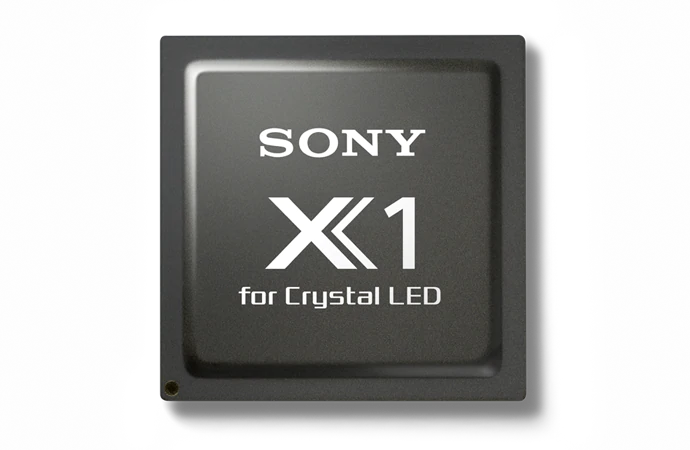

独自の画素駆動回路により、高速動画応答性能に優れており、最大120fpsのフレームレートで映像表示が可能です。
これにより、速い動きも非常になめらかに表現できます。

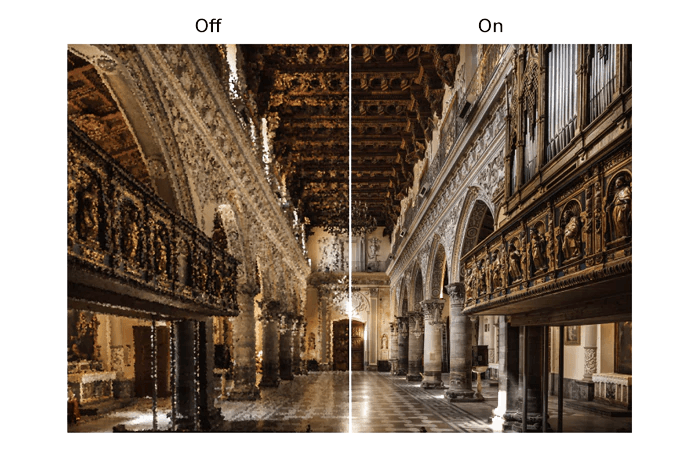

sRGB比140%の色域、10bitの階調表現、120fpsによる芳醇で先鋭な映像と相まって、大型オブジェクトを実寸大かつリアルに再現できます。さらに、高コントラスト、高輝度、10bitの階調表現が組み合わさって得られる広いダイナミックレンジは、光の再現から影にいたるまでの陰影を高度に再現可能です。
これにより、広大なキャンバスにまるで画を描くように映像を表現できるだけでなく、豊かな色調やなめらかな動画像の再現など、既存のディスプレイでは表現しきれない映像体験を可能にします。

10bit
RGB10bitドライバー搭載による
優れた階調表現

RGB10bitパネルドライバーと黒の再現性により、RGB各色を1,024階調で正確に表現することができ、映像のグラデーションをなめらかに再現可能です。

※画像はイメージです

約180度
広視野角

通常のLEDは、指向性が高く前方に光を出す特性があるため、斜めから見る際にはどうしても影ができてしまいますが、Crystal LEDディスプレイシステムでは、RGBの光がそれぞれ四方八方に均一に放出されるよう工夫しており、どの角度でも画が破綻しません。また一般のLEDでも起こりやすい「カラーシフト」と言われる変色も起こらない「視野角ほぼ180度」を実現しました。上下・左右どの位置から見ても映像を鮮明に見ることができます。

1.26 mm
画素ピッチ1.26mmのスケーラブルで
シームレスなディスプレイシステム

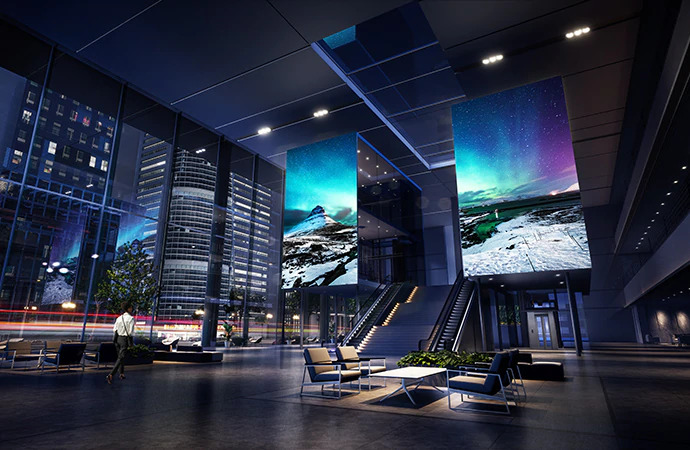

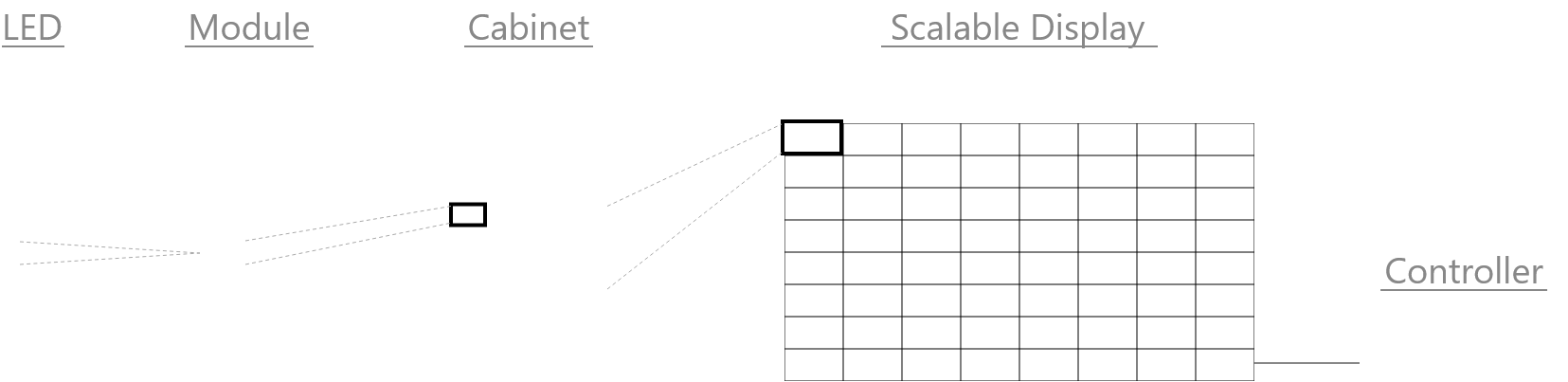

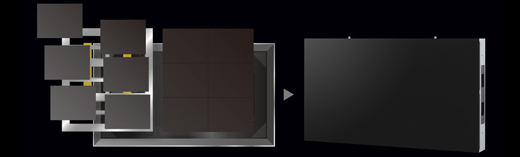

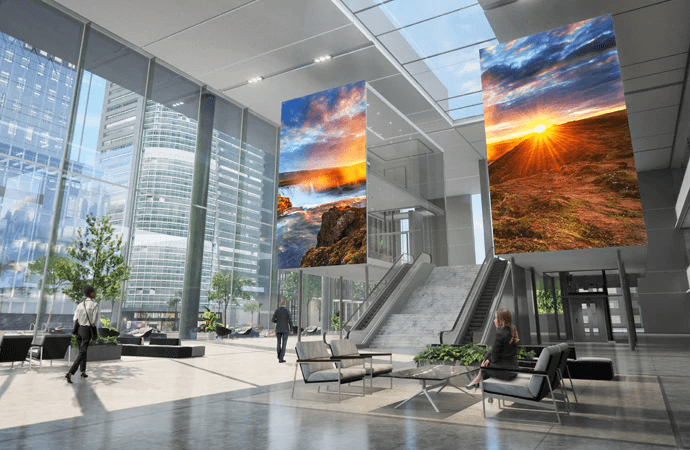

ディスプレイユニットを組み上げて大画面を構築するため、画面の大きさや縦横比率は、使用用途や設置場所にあわせて最適な大きさの画面を構築可能で、ディスプレイユニット間の継ぎ目が見えないシームレスな映像表示が可能です。微細なLED素子を高精度で管理する製造技術により、ディスプレイユニットをまたいでも1.26mmの画素ピッチを保てるようにしており、コーナーに高精度センサーを配備した特殊治具を開発し、X、Y、Z軸でミクロンレベルの高精度位置合わせを可能とすることで、ユニフォミティーをはじめとするディスプレイユニット同士の映像レベル補正の制御精度を高めました。

その他の特長

開発から製造サポートまで
一貫した国内体制

微細なLED素子を光源とする高画質ディスプレイ技術を独自開発。
マウントするための高速実装技術も新たに開発し、微細なLED素子を高精度で管理する製造技術をもった国内の工場での製造。
販売後のサポートまで、一貫した国内体制を敷いており、安心してご使用いただけます。
