システム構成例

Crystal LEDディスプレイシステムは、複数のディスプレイユニットを組み上げて大画面を構築するため、
画面の大きさや縦・横比率は、使用用途や設置場所にあわせて、最適な大きさの画面を構築可能です。
独自の高精度な組み立て・補正技術により、あたかも単一パネルのような目地のない大画面を実現しました。

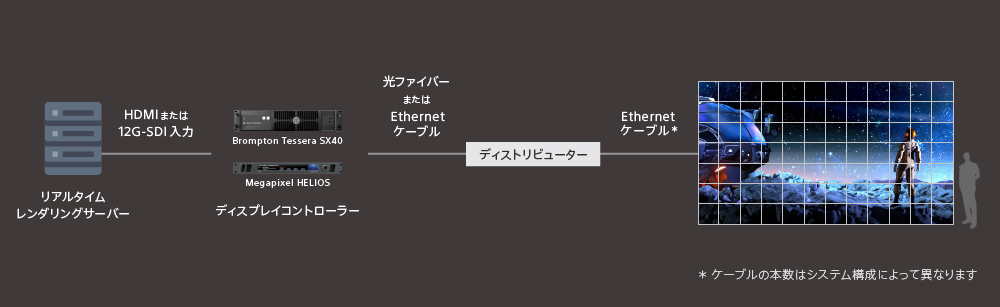

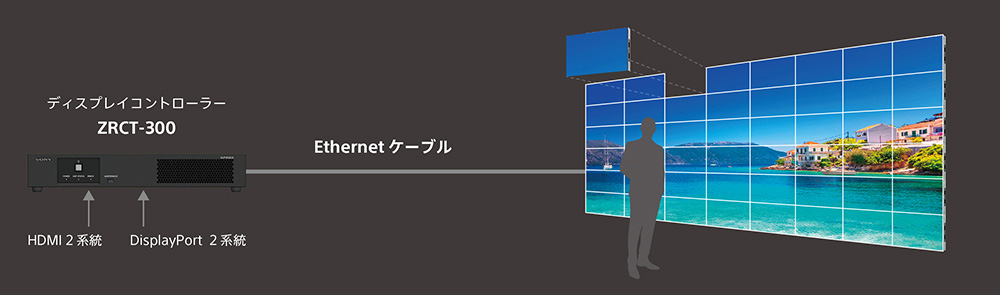

信号処理を担うディスプレイコントローラーは、1台につき72ユニットのディスプレイユニットを制御可能です。

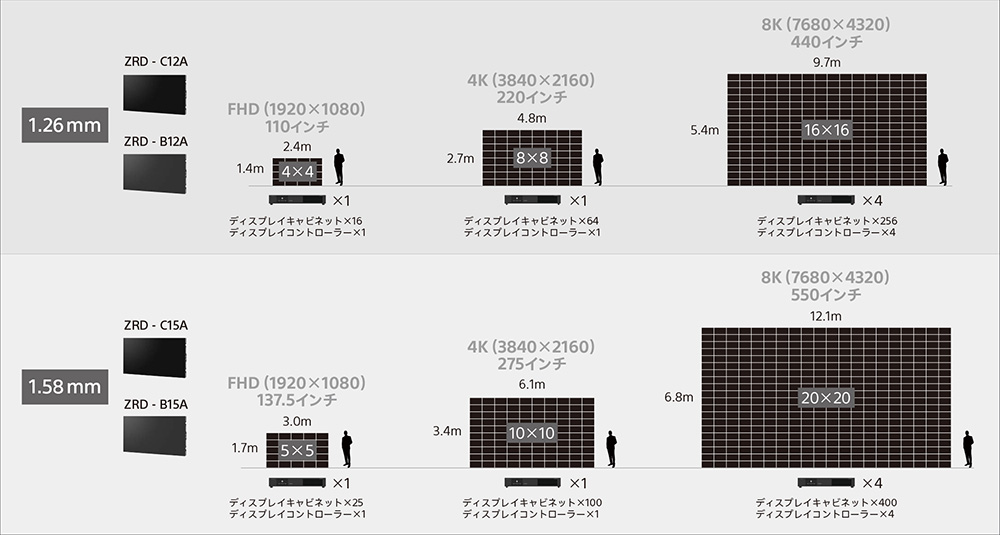

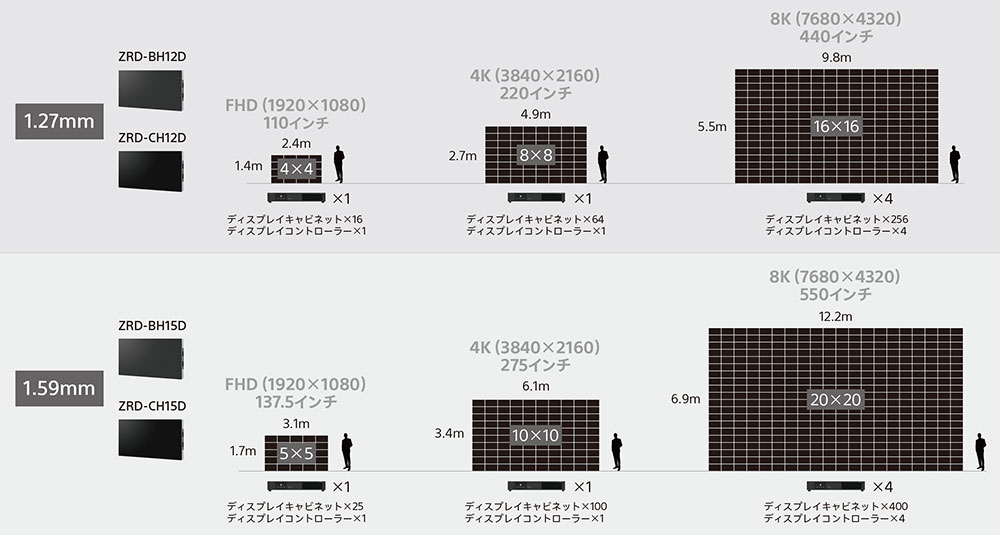

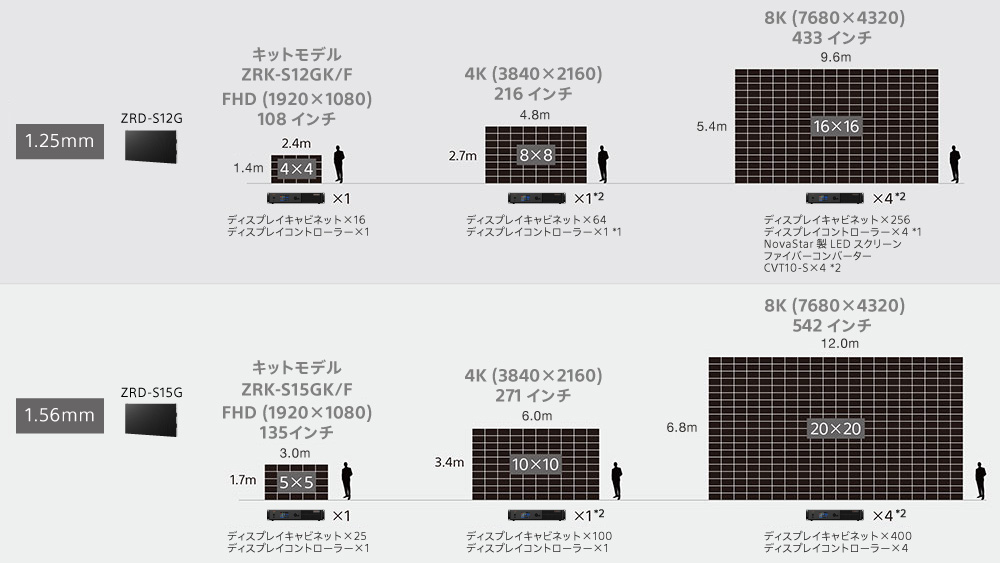

基本的な構成例

Full HDサイズ

サイズ 横 約2.4m × 縦 約1.3m
110インチ (16 : 9)
解像度 1,920 × 1,080 ピクセル
ディスプレイユニット 18ユニット (横6×縦3)
コントローラー 1台

4K2Kサイズ

サイズ 横 約4.8m × 縦 約2.7m
220インチ (16 : 9)
解像度 3,840 × 2,160 ピクセル
ディスプレイユニット 72ユニット (横12×縦6)
コントローラー 1台

8K2Kサイズ

サイズ 横 約9.7m × 縦 約2.7m
400インチ (32 : 9)
解像度 7,680 × 2,160 ピクセル
ディスプレイユニット 144ユニット (横24×縦6)
コントローラー 2台

その他の構成例

サイズ(最大) 横 約4.9m × 縦 約3.2m
ディスプレイユニット 54ユニット
コントローラー 1台
サイズ 横 約5.1m × 縦 約1.4m
解像度 4,160 × 1,080 ピクセル
ディスプレイユニット 39ユニット (横13×縦3)
コントローラー 1台
サイズ 横 約0.3m × 縦 約0.8m
解像度 640 × 2,520 ピクセル
ディスプレイユニット 14ユニット (横2×縦7)
コントローラー 1台
