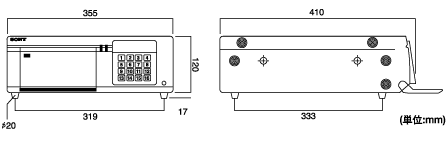

【システム】 信号方式 EIA標準、NTSC方式 記録方式 回転2ヘッドヘリカルスキャンシステム、デジタルコンポーネント記録 量子化 8ビット サンプリング周波数 13.5MHz (4:1:1コンポーネント) 記録・再生時間 最大9999時間 早送り・巻き戻し時間 3分以内(DV270テープ使用時) 使用テープ DVカセットテープ(スタンダードおよびミニ) ハードディスク容量 20GB (HSR-2)、4GB (HSR-1) 【ビデオ部】 ビデオ入力 VIDEO IN:BNCコネクター×4 VBS、VS:1Vp-p±0.2V、75Ω、不均衡 ビデオ出力 VIDEO OUT A/B:BNCコネクター×2 VBS、VS:1Vp-p±0.2V、75Ω、不均衡 S-VIDEO:ミニDIN4ピンコネクター×1 Y:1.0Vp-p±0.2V、75Ω、不均衡 C:0.28Vp-p±0.06V、75Ω、不均衡 水平解像度 500TV以上(画質モードSUPER時) S/N比 48dB以上 【マルチプレクサー部】 入力数 4 (オプションボードの装着により16まで拡張可能) 出力数 2 画面表示 フル画面+8パターン(4/6/7/8/9/10/13/16分割) 【制御用端子部】 パラレル入出力 PARALLEL I/O:D-sub37ピンコネクター×1 入力:フリーアサイン24端子 出力:フリーアサイン8端子 電源出力:DC12V(最大電流100mA) RS-232C D-sub9ピン×1 コントロールS入力 CONTROL S:ステレオミニジャック×1 【一般】 電源電圧 AC100〜120V、50/60Hz 消費電力 58W(オプションボードなし時) 78W(オプションボードHSRA-11×3装着時) 動作温度 5〜40℃ 動作湿度 80%以下 外形寸法 (幅×高さ×奥行) 355×120×410mm(最大突起部含まず) 質量 10kg 【付属品】 電源コード(1)、マルチコネクター(1)、DV270MEカセット(1)、取扱説明書(1)、保証書(1) 【外形寸法図】
