接続する

アンテナやテレビとの接続

対象機種
BDZ-ET2100 / ET1100 / EW1100 / EW510 / E510

ご家庭の受信環境はどのタイプですか?

※CATVを利用していてもCATVチューナーがない場合は、「地デジのみ見ることができる」「地デジ/BS/110度CSを見ることができる」から選択してください。

CATVやスカパー!を利用している場合

CATV会社によって、放送と伝送方式が異なります。

  • パススルー方式の場合、STB(チューナー)と本機をアンテナケーブルで接続することで放送を受信できます。番組表から録画予約できます。
  • トランスモジュレーション方式の場合、STB(チューナー)を使って放送を受信する必要があります。STB(チューナー)と本機を音声/映像ケーブルで接続し、外部入力で受信します。録画するには、外部入力録画、またはLAN録画を使います。
パススルー方式の場合
BDZ-ET2100 / ET1100の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

  • 音声/映像ケーブル(別売)

    ケーブルイラスト

BDZ-EW1100 / EW510 / E510の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

  • 音声/映像ケーブル(別売)

    ケーブルイラスト

映らない/映りが悪いときは
  • HDMIケーブルはHDMIロゴの付いているものをお使いください。
  • ソニー製のHDMIハイスピードケーブルを推奨します。
  • 接続は正しくできているのに、テレビ放送や本機の再生映像が表示されないときは、リモコンの《停止》ボタン《停止》ボタンを10秒以上押してください。
  • CATV局と契約している有料チャンネルなどを視聴/録画したいときは、トランスモジュレーション方式でつないでください。

ご注意

  • 混合アンテナ端子と分配器をつなぐと映像が乱れることがあります。その場合は分波器をお使いください。
  • アンテナケーブルの芯線が曲がると、外周部の金属部分に触れてショートの原因となります。
    ケーブルイラスト
  • CATVから配信されるBS/110度CSデジタル放送や地上デジタル放送は、本機で直接受信できる信号方式と異なることがあります。詳しくは、ご利用のCATV局にお問い合わせください。
  • CATV局と有料契約しているチャンネルなどを視聴や録画したいときは、CATVチューナーの音声/映像出力端子と本機の音声/映像入力端子をつないでください。
トランスモジュレーション方式の場合
BDZ-ET2100 / ET1100の場合

接続イラスト

必要なケーブル類
  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

  • 音声/映像ケーブル(別売)

    ケーブルイラスト

BDZ-EW1100 / EW510 / E510の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

  • 音声/映像ケーブル(別売)

    ケーブルイラスト

外部入力から録画するには

ちょっと一言

  • HDMIケーブルはHDMIロゴの付いているものをお使いください。
  • ソニー製のHDMIハイスピードケーブルを推奨します。

ご注意

  • 著作権者等によって複製を制限する旨の信号が含まれている番組は録画できないことがあります。
  • 映像が乱れる場合、外部チューナーを直接テレビにつないで視聴してください。
  • 本機には標準画質で映像が入力されるため、ハイビジョン放送でもハイビジョン画質で録画できません。
  • AVマウスでの録画には対応していません。
  • BDZ-ET2100 / ET1100の場合、3番組の同時録画をしているとき(チューナーCで録画をしているとき)、音声/映像ケーブル経由の録画をすることはできません。
CATVやスカパー!をネットワークにつないで、高画質で録画したい場合

ネットワークにつなぐと、「スカパー!プレミアムサービス」やCATVチューナー(STB)の番組表から、本機にLAN経由で録画予約できるようになります。

地上デジタル放送のみの場合
BDZ-ET2100 / ET1100の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

BDZ-EW1100 / EW510 / E510の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

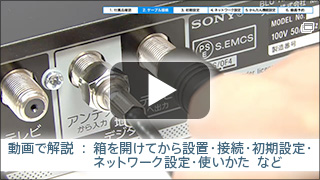

接続・配線の方法から初期設定までの流れを動画でご覧いただけます。

映らない/映りが悪いときは
  • HDMIケーブルはHDMIロゴの付いているものをお使いください。
  • ソニー製のHDMIハイスピードケーブルを推奨します。
  • 接続は正しくできているのに、テレビ放送や本機の再生映像が表示されないときは、リモコンの《停止》ボタン《停止》ボタンを10秒以上押してください。

ちょっと一言

  • 地上デジタル放送で画像や音声が乱れるときは、近隣チャンネルなどの電波が強くて干渉を受けていることがあります。その場合、アンテナレベルは低く表示されます。[地上デジタルアッテネーター]を[入]にしてください。
  • 地上デジタル放送で[地上デジタルアッテネーター]を[入]にしてもノイズが出ているときや、BS/110度CSデジタル放送でノイズが出るときは、受信電波が弱いことが考えられます。別売のアンテナブースターを本機と壁のアンテナ端子の間につないでください。

ご注意

  • アンテナケーブルの芯線が曲がると、外周部の金属部分に触れてショートの原因となります。
    ケーブルイラスト
地上デジタル放送とBS/110度CSデジタル放送の信号が個別の場合
BDZ-ET2100 / ET1100の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • BS/CSアンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

BDZ-EW1100 / EW510 / E510の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • BS/CSアンテナケーブル(別売)

    ケーブルイラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

映らない/映りが悪いときは
  • HDMIケーブルはHDMIロゴの付いているものをお使いください。
  • ソニー製のHDMIハイスピードケーブルを推奨します。
  • 接続は正しくできているのに、テレビ放送や本機の再生映像が表示されないときは、リモコンの《停止》ボタン《停止》ボタンを10秒以上押してください。

ちょっと一言

  • 地上デジタル放送で画像や音声が乱れるときは、近隣チャンネルなどの電波が強くて干渉を受けていることがあります。その場合、アンテナレベルは低く表示されます。[地上デジタルアッテネーター]を[入]にしてください。
  • 地上デジタル放送で[地上デジタルアッテネーター]を[入]にしてもノイズが出ているときや、BS/110度CSデジタル放送でノイズが出るときは、受信電波が弱いことが考えられます。別売のアンテナブースターを本機と壁のアンテナ端子の間につないでください。
  • [BS/CSデジタルアンテナ電源]を[自動]に設定した場合、CS / BS /地上波放送対応分波器は「通電タイプ」をお使いください。

ご注意

  • 混合アンテナ端子と分配器をつなぐと映像が乱れることがあります。その場合は分波器をお使いください。
  • マンションなどの共同受信システムで110度CSデジタル放送やBSデジタル放送を視聴するには、対応した共同受信システムである必要があります。詳しくはマンション管理会社などの共同受信システム管理者へお問い合わせください。
  • テレビなどでBSアンテナに電源を供給しているときは、[BS/CSデジタルアンテナ電源]を[自動]に設定し、テレビのコンバーター用電源も「入」にしてください。
  • アンテナケーブルの芯線が曲がると、外周部の金属部分に触れてショートの原因となります。
    ケーブルイラスト
地上デジタル放送とBS/110度CSデジタル放送の信号が混合の場合
BDZ-ET2100 / ET1100の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • BS/CSアンテナケーブル(別売)

    ケーブルイラスト

  • UHF分波器(電流通過型)(別売)

    分波器イラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

BDZ-EW1100 / EW510 / E510の場合

アンテナ接続イメージ

必要なケーブル類
  • アンテナケーブル(付属)

    ケーブルイラスト

  • アンテナケーブル(別売)

    ケーブルイラスト

  • BS/CSアンテナケーブル(別売)

    ケーブルイラスト

  • UHF分波器(電流通過型)(別売)

    分波器イラスト

  • HDMIケーブル(別売)

    HDMIケーブルイラスト

映らない/映りが悪いときは
  • HDMIケーブルはHDMIロゴの付いているものをお使いください。
  • ソニー製のHDMIハイスピードケーブルを推奨します。
  • 接続は正しくできているのに、テレビ放送や本機の再生映像が表示されないときは、リモコンの《停止》ボタン《停止》ボタンを10秒以上押してください。

ちょっと一言

  • 地上デジタル放送で画像や音声が乱れるときは、近隣チャンネルなどの電波が強くて干渉を受けていることがあります。その場合、アンテナレベルは低く表示されます。[地上デジタルアッテネーター]を[入]にしてください。
  • 地上デジタル放送で[地上デジタルアッテネーター]を[入]にしてもノイズが出ているときや、BS/110度CSデジタル放送でノイズが出るときは、受信電波が弱いことが考えられます。別売のアンテナブースターを本機と壁のアンテナ端子の間につないでください。
  • [BS/CSデジタルアンテナ電源]を[自動]に設定した場合、CS / BS /地上波放送対応分波器は「通電タイプ」をお使いください。

ご注意

  • 混合アンテナ端子と分配器をつなぐと映像が乱れることがあります。その場合は分波器をお使いください。
  • マンションなどの共同受信システムで110度CSデジタル放送やBSデジタル放送を視聴するには、対応した共同受信システムである必要があります。詳しくはマンション管理会社などの共同受信システム管理者へお問い合わせください。
  • テレビなどでBSアンテナに電源を供給しているときは、[BS/CSデジタルアンテナ電源]を[自動]に設定し、テレビのコンバーター用電源も「入」にしてください。
  • アンテナケーブルの芯線が曲がると、外周部の金属部分に触れてショートの原因となります。
    ケーブルイラスト
