HDC-3500V 特長 | システムカメラ

グローバルシャッター機能付きイメージセンサー搭載で歪みのない高品質な4K撮影を実現

4Kの高解像度と広いダイナミックレンジに加え、F10の高感度、S/N 62dB以上を実現し、ノイズの少ない高品質な映像撮影を実現しています。イメージセンサーにはグローバルシャッター機能を搭載しており、音楽ライブやスポーツの撮影などでも、ローリングシャッター歪みやフラッシュバンド（＊）のない正確な映像表現が可能です。

新開発の光学式可変NDフィルターユニットを標準搭載

NDフィルターの透過率を1/3から1/256まで、シームレスに調整が可能な光学式可変NDフィルターディスクユニットを標準搭載しています。透過率を連続可変できるため、透過率の変更時に物理的なフィルター枠の映り込みが発生せず、オンエアー中でもNDフィルターの透過率を自由に調整することができます。
本フィルターディスクユニットは、可変NDフィルターと効果フィルターを併用でき、さらにスローモーション撮影時にも可変NDフィルターを利用可能です。また、レンズの絞りと可変NDフィルターを連動制御させることで、明るさを一定に保ったまま被写界深度のみをシームレスに調整できる新機能も搭載予定です。本機能を活用すれば、例えばスポーツ中継の得点シーン等の場面で、浅い被写界深度に切り替えて、ドラマチックな映像演出を行うことができます。また、制作意図に合わせて、効果フィルターが適用可能なため、柔軟かつ新たな映像表現を実現することができます。

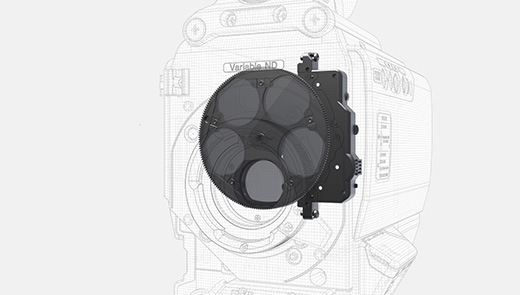

新開発光学式可変NDフィルター

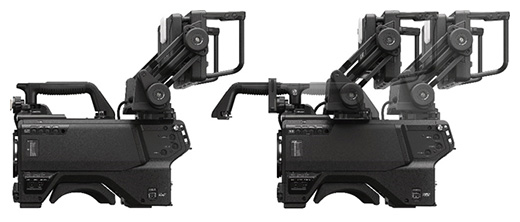

大型ビューファインダースライド機構を標準搭載

『HDC-F5500』（既発売）同様の大型ビューファインダーのスライド機構を標準搭載します。
これにより、任意のポジションでビューファインダーをカメラに固定することができます。ビューファインダーを三脚の回転軸に近づけた位置で固定すると、操作の安定性が向上するだけでなく、撮影者が広い視野角で撮影することが可能です。また、カメラ本体と撮影者の立ち位置が近い撮影現場では、ビューファインダーを前にスライドさせることで、より見やすい角度で撮影することができます。

※ 画像のカメラ本体は「HDC-F5500」となります

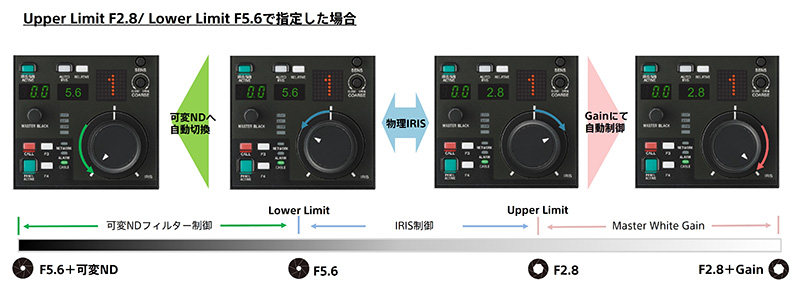

シンプルな露出調整オペレーションを実現する“Virtual IRIS機能”

Virtual IRISとは、Gain / IRIS / 可変NDが有機的に連動し、IRISつまみ一つで露出制御を実現する機能。IRISが可変する範囲（Upper Limit / Lower Limit）を任意で設定し、本機能を有効にすることで、設定した範囲内はIRIS制御、それ以外の領域においてはGain / 可変NDが自動的に機能します。IRISつまみ一つのオペレーションでこれを実現でき、VEオペレーションを強力にサポートします。

インターカム操作パネルのレイアウトを刷新

カメラ背面のインターカム操作部に、 ENG / PRODノブを配置し、音量の個別調整機能を追加します。また、Earphone インカムのトーク設定用スイッチ、TRACKERやPGM3のボリューム調整機能を追加するなどレイアウトを刷新しました。

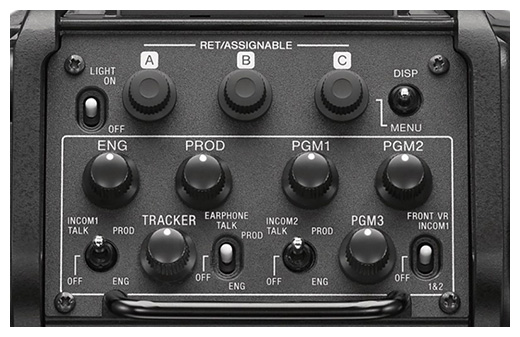

新インターカム操作パネル

IPリモートプロダクションに対応

ST 2110インターフェースキット『HKCU-SFP50』を搭載した『HDCU-5000 / HDCU-3500』、またはIPカメラエクステンションアダプター『HDCE-TX50 / HDCE-TX30』（＊）と本機を接続することで、映像だけでなく音声やメタデータ、同期・制御などの信号のIPリアルタイム伝送に対応します。『HDCE-TX50 / HDCE-TX30』にJPEG XSコーデックライセンス『HZCE-JX50F / HZCE-JX50H』を導入することで、限られたネットワーク帯域を効率的に活用し、ST 2110の圧縮伝送にも対応可能です。

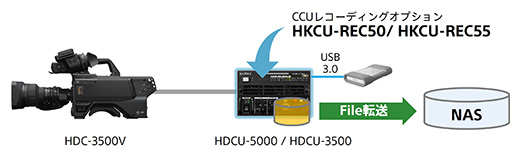

CCUレコーディング機能に対応

CCUレコーディングオプション『HKCU-REC50』を搭載した『HDCU-5000』、または『HKCU-REC55』を搭載した『HDCU-3500』と本機を接続することで、カメラで撮影した映像や音声データを、CCU内部にファイルとして記録することができます。記録したファイルは、外部のUSBストレージや、FTPによってNASサーバーへのリアルタイム転送が可能です。また、音声データに関しては、CCUからの外部入力にも対応しておりますので、マルチカメラ収録運用に最適です。

主な仕様

■撮像素子
●撮像素子：2/3型グローバルシャッター4K CMOSイメージセンサー
●方式：RGB3板式

■電気特性
●感度：F10（2000lx、反射率89.9％）
●映像S/N：62dB以上
●水平解像度：2000TV本以上（画面中心、4K出力オプション装着時、変調度5%以上）
●幾何学ひずみ：認められず（レンズによるひずみを除く）

■光学系仕様
●分光系：F1.4プリズム方式
●内蔵フィルター：
　NDフィルター　1:素通し、2-5:可変ND
　CCフィルター　A:クロスフィルター、B:3200K（素通し）、C:Black mist、D:Extra Optical low pass filter

■入出力端子
●CCU：光電気マルチコネクター×1
●LENS：12ピン×1
●VF：20ピン×1
●MIC1 IN：XLR型3ピン（凹）×1
●AUDIO IN CH1、CH2：XLR型3ピン（凹）×各1、
　AUDIOスイッチMIC時： - 60dBu（メニューの操作により - 20dBuまで切り換え可能）、平衡
　AUDIOスイッチLINE時：0dBu、平衡
●INTERCOM 1、2：XLR型5ピン（凹）×各1
●EARPHONE：4極ミニジャック×1（3極ステレオ、4極CTIA規格、4極OMTP規格対応）
●DC IN：XLR型4ピン（凸）×1、（DC10.5 - 17V）
●DC OUT：4ピン×1（DC10.5 - 17V、最大0.5A）、2ピン×1（DC10.5 - 17V、最大2.5A）
●SDI 1、2：BNC×各1
●SDI MONI：BNC×1
●TEST OUT：BNC×1
●PROMPTER/GENLOCK：BNC×1
　PROMPTER･･･1Vp-p、75Ω
　GENLOCK･･･HD：SMPTE ST 274、3値シンク、0.6Vp-p、75Ω
　SD：ブラックバースト（NTSC：0.286Vp-p、75Ω/PAL：0.3Vp-p、75Ω）
●PROMPTER2：BNC×1　1Vp-p、75Ω
●RET CTRL：6ピン×1
●REMOTE：8ピン×1
●TRACKER：12ピン×1
●CRANE：12ピン×1
●USB：USB2.0タイプA 4ピン×1（USBメモリー接続用）
●NETWORK TRUNK：RJ-45 8ピン×1
