法人のお客様システムカメラHDC-5000特長
特長

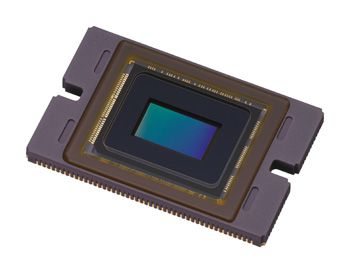

グローバルシャッター機能付きイメージセンサー搭載で歪みのない高品質な4K撮影を実現

4Kの高解像度と広いダイナミックレンジに加え、F10の高感度、S/N 62dB以上を実現し、ノイズの少ない高品質な映像撮影を実現しています。イメージセンサーにはグローバルシャッター機能を搭載しており、音楽ライブやスポーツの撮影などでも、ローリングシャッター歪みやフラッシュバンド(*)のない正確な映像表現が可能です。

* フラッシュやストロボなど、非常に発光期間の短い照明成分があると、ラインごとの露光タイミングおよび読み出し時間のずれにより、画面の場所によって、明るさの差が生じる現象

人間工学に基づいたデザイン

スタジオカメラ『HDC-5000』は、多くのカメラマンからご好評いただいているHDC-2000のデザインを継承しています。レンズの光軸とビューファインダー画面の視差を極限まで追求し、人間工学に優れた操作性と視認性を実現しています。

カメラ単体からの12G-SDIによる4K信号ダイレクト出力に対応

カメラ内部で4Kの信号処理を行っているため、カメラ本体から12G-SDIを介して4K信号を出力することが可能です。12G-SDI端子にワイヤレスユニットを接続すれば、ワイヤレスカメラとして撮影したり、カメラスタビライザーを装着して撮影したりするなど幅広いシーンに対応できます。

UHB伝送によるカメラコントロールユニットへの高画質な4K信号の伝送を実現

カメラとCCU間の信号伝送方式を新たに開発し、2系統の4K信号を双方向に伝送可能なUHB(Ultra High Bitrate)伝送に対応しました。本伝送方式に対応するカメラコントロールユニット「HDCU-5000 / 5500」とダイレクトで接続することで、スタジオカメラとしての運用が可能です。また、「HDC-5000」で撮影中の4K映像信号に加えて、「HDC-5000」本体の12G-SDI端子に入力した4K映像信号を、一本のSMPTE光ファイバーケーブルでCCUに同時伝送できる"UHD TRUNK機能"が活用できます。さらに、「HDCU-5000 / 5500」に12G-SDIで入力した4K信号のスピーチ原稿などを、「HDC-5000」で取り出すUHD PROMPTER機能にも対応し、4Kシステム構築の利便性が格段に向上します。

4K 2倍速、HD 8倍速のスーパースローモーションの実現

オプションのHFRソフトウェアHZC-HFR50をインストールすることにより、4Kで最大2倍速、HDで最大8倍速のハイフレームレート撮影が可能です。超高速で撮影した映像は、マルチポートAVストレージユニットPWS-4500で記録することにより、滑らかなスーパースローモーション映像として再生することができます。

■ 対応フォーマット
- 4K:2×(120p)
- HD:2×(120i/p)、3×(180i/p)、4×(240i/p)、6×(360i/p)、8×(480i/p)

4K HDRライブ制作にも対応

4K HDR / HD SDRの同時出力機能を標準搭載し、4K HDRライブ制作のワークフロー「SR Live for HDR」(*)に対応します。HD制作と同様のワークフローで4K HDR/HD SDR映像のサイマル制作を実現します。

* 4K HDR / HD SDRの映像を同時かつ効率的に制作することが可能なソリューション

カメラナンバーの電子ペーパー表示

カメラナンバーを電子ペーパーで表示することができます。システム設定を変更すると、自動的にカメラナンバーも変更されます。数字だけでなくグラフィックス表示もできるほか、カメラ電源がオフのときにも表示されます。また、カメラナンバーの横にもタリーランプを搭載しており、サイドからも視認することができます。

LCDタイプのカメラ操作パネルを新搭載

カメラ背面のリアパネルに、LCDタイプの操作パネルを初搭載しました。LCD上部に設置されたロータリーエンコーダーと組み合わせることで、Returnの選択・Filetr Local操作・Focus Position Meterのダイレクトアサイン・アサイナブルボタンへの機能割当などを行うことができ、直感的なカメラオペレーションを実現します。また、LDC画面上に、CCUに入力されたReturn映像やHD Prompter映像を表示することが可能で、さらなるオペレーション性能の向上を図っています。

従来の周辺機器を使用可能

ビューファインダーやリモートコントロールパネルなど、既存の周辺機器との互換性を確保しているため、従来製品を使用することができます。カメラコントロールユニットとしては、HDCU-5000/5500との接続に対応しています。

オプションソフトウェア

オプションソフトウェアをインストールすることで、機能を拡張することができます。

HD PsF対応ソフトウェア HZC-PSF50
2倍速対応ソフトウェア HZC-DFR50
HFR対応ソフトウェア HZC-HFR50
ユーザーガンマ/RGB4:4:4対応ソフトウェア HZC-UG50

主な仕様

■撮像素子
●撮像素子:2/3型グローバルシャッター4K CMOSイメージセンサー
●方式:RGB3板式

■電気特性
●感度:F10(2000lx、反射率89.9%)
●映像S/N:62dB以上
●水平解像度:2000TV本以上(画面中心、変調度5%以上)
●幾何学ひずみ:認められず(レンズによるひずみを除く)

■光学系仕様
●分光系:F1.4プリズム方式
●内蔵フィルター:
 NDフィルター 1:素通し、2:1/4ND、3:1/8ND、4:1/16ND、5:1/64ND
 CCフィルター A:クロスフィルター、B:3200K(素通し)、C:4300K、D:6300K

■入出力端子
●DC IN:XLR型4ピン(凸)×1、DC10.5 - 17V
●RET CTRL:6ピン×1
●AUDIO IN CH1、CH2:XLR型3ピン(凹)×各1、
 AUDIOスイッチMIC時:-60dBu(メニューの操作により-20dBuまで切り換え可能)、平衡
 AUDIOスイッチLINE時:0dBu、平衡
●TEST OUT:BNC×1
●PROMPTER:BNC×1、1Vp-p、75Ω
●VF:20ピン×1
●DC OUT:4ピン×1(DC10.5 - 17V、最大1.5A)
●SDI 1、2、3:BNC×各1
●SDI MONI:BNC×1
●CCU:光電気マルチコネクター×1
●TRACKER:12ピン×1
●REMOTE:8ピン×1
●INTERCOM 1、2:XLR型5ピン(凹)×各1
●CRANE:12ピン×1
●LENS:12ピン×1
●USB:USB2.0タイプA 4ピン×1(USBメモリー接続用)
●NETWORK TRUNK:RJ-45 8ピン×1

■一般
●電源:
AC240V、最大1.7A
DC180V/240V、最大1.05A
DC12V、最大10.0A
●動作温度:-20 - +45℃
●保存温度:-20 - +60℃
●質量:約21kg(カメラ本体のみ)
●外形寸法(幅×高さ×奥行):約369×381×522mm(突起部除く)
