特長

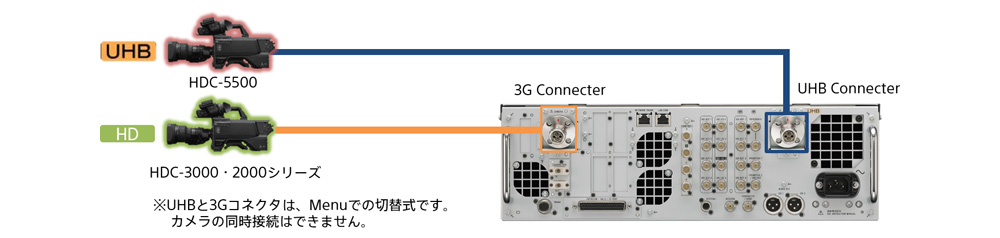

UHB伝送用/3G伝送用のDual光コネクター搭載による高いカメラ接続性

HDCU-5000は、背面にUHB伝送用光コネクタと従来の3Gbps伝送用の光コネクターを2つ標準実装しております。
以下の各モデルを、光コネクターへダイレクトで接続することが可能です(*1)。
・UHB伝送用コネクタ:HDC-5000シリーズ
・3Gbps用コネクタ:HDC-3500/3100、HDC-2000シリーズ、HDC-4300(*2)、
 HDC-4800(*2)

また、「HDCU-5500」同様に、CCU側にシングルモードファイバーキット「HKCU-SM50」を取り付けることで、カメラのシングルモードファイバーでの接続にも対応します。

*1 UHBと3GコネクターはMenuでの切替式です。同時接続はできません
*2 接続する際には、BPUが必要です

カメラへのAC給電に対応し、最大4kmの長距離伝送に対応

カメラシステムへのAC給電に対応することで、カメラ⇔CCU間の伝送距離が最大4kmに対応します(*)。

* 伝送距離は、接続されるカメラ構成(レンズやビューファインダーの構成)や環境によって異なります

4K信号出力に標準対応

4K信号の入出力に対応した12G-SDI端子(×4)を標準で搭載し、12G-SDIケーブル一本で後段の機器に4K信号を伝送できます。3G Quad-Linkでの出力にも対応しています。また、拡張用12G-SDIインターフェイスキット「HKCU-SDI50」を導入することで、最大8出力に対応することが可能です。

UHB伝送実現による4K信号の伝送、UHD TRUNK/UHD PTOMPTERに対応

カメラとCCU間の信号伝送方式を新たに開発し、2系統の4K信号を双方向に伝送可能なUHB(Ultra High Bitrate)伝送に対応しました。UHB伝送に対応したマルチフォーマットポータブルカメラ「HDC-5500」と接続することで、UHD TRUNK(カメラ⇒CCUへの4K信号伝送)/UHD PROMPTER(CCU⇒カメラへの4K信号伝送)に対応し、システムに合わせた柔軟な運用実現をサポートします。

豊富な入出力インターフェイスを搭載

SDI OUT 4出力に加えて、現場の運用に応じて入出力信号数を柔軟に割り当てることができるアサイナブル端子(SDI I/O端子)を4つ装備しています。メニュー設定でSDI OUT 8出力として使用できるほか、リターン入力やHDプロンプター入力、HDトランク出力に使用することもできます。用途に応じて設定を変えることで、さまざまなシステムに対応することができます。

フルIPコントロールに対応

オプション基板の「HKCU-SFP50」を追加することで、映像・音声・インターカムをIP(SMPTE ST 2110)での双方向通信が可能になります。IP Tally(TSL UMD V5.0)は標準で対応します。さらに、IP機材の効率活用をサポートするソリューション「Live Element Orchestrator」への対応や、Ember+プロトコルに対応するためのコンフィグコントロールソフトウェア「HZCU-CNFG50」、SNMP監視に対応するためのSNMPエージェントソフトウェア「HZCU-SNMP50」を搭載することが可能で、フルIPコントロールに対応します。また、HFR用ST 2110インターフェイスキット「HKCU-SFP52(*)」を導入することで、ST 2110でのHFR出力にも対応し、最大HD 8倍速に対応します。

* 2020年6月発売予定

Webメニューコントロール機能

Webブラウザー(*)に本体のIPアドレスを入力することで、CCUの各種設定(入出力割当て・出力フォーマット選択など)、CCU情報一覧監視(Optical Level監視、エラーメッセージ監視)を行うことが出来ます。

* WebブラウザーはChromeの使用を推奨します

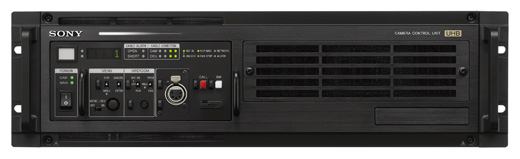

色が変わるフロントインジケーターを搭載

フロントパネルに色が変わるインジケーターを搭載しています。カメラ映像出力時は白が流れるように点灯、カラーバー出力時にはカラーバーのように点灯します。映像信号の出力状態を視覚的に把握することができます。

主な仕様

■入出力端子
●CAMERA FIBER:光ファイバーコネクター×2
●INTERCOM/TALLY/IO PORT:D-sub50ピンコネクター×1
・INTERCOM(PROD/ENG)、4W:0dBu、RTS:0dBu、CC:-14dBu
・PGM-3系統、0dBu/-20dBu
・TALLY(R、G、Y)
・FLAG
●RCP/CNU:8ピンマルチコネクター×1
●TRUNK:12ピン×1
●LAN COM:8ピン×1
●NETWORK TRUNK:8ピン×1
●SDI I/O 1 - 4(3G/HD/SD-SDI):BNC×4
 3G-SDI:SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
 HD-SDI:SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
 SD-SDI:SMPTE ST259M、0.8Vp-p、75Ω、270Mbps
3G-SDI/HD-SDI/SD-SDI、キャラクター信号切り換え可能
●REFERENCE IN/OUT:BNC×2、ループスルー出力
 HD:SMPTE ST274、3値同期信号、0.6Vp-p、75Ω
 SD:ブラックバースト(NTSC:0.286Vp-p、75Ω/PAL: 0.3Vp-p、75Ω)またはNTSC 10F-BB

■入力端子
●AC IN:AC100V/120/220 - 240V×1
●SDI RET 1 - 4:BNC×4
 3G-SDI:SMPTE ST424/425、2.970Gbps/2.967Gbps
 HD-SDI:SMPTE ST292、1.485 Gbps/1.4835 Gbps
 SD-SDI:SMPTE ST259M、270Mbps
●PROMPTER1、PROMPTER2/VBS-RET:BNC×2
 1ch設定時ループスルー出力、2ch設定時内部75Ω終端、アナログ信号、1.0Vp-p、75Ω

■出力端子
●AUDIO OUT CH1、CH2:XLR3ピン(凸)×2、0dBu/−20dBu/+4dBu
●CHARACTER/SYNC:BNC×1、VBS、1Vp-p、75Ω
●AES/EBU:BNC×1、AES/EBUフォーマット
●SDI OUT 1 - 4(3G/HD/SD-SDI):BNC×4
 3G-SDI:SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
 HD-SDI:SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
 SD-SDI:SMPTE ST259M、0.8Vp-p、75Ω、270Mbps
 3G-SDI/HD-SDI/SD-SDI、キャラクター信号切り換え可能

●UHD SDI A、B、E、F(12G/6G/3G/HD-SDI I/O):BNC×2
 12G-SDI:SMPTE ST2082、0.8Vp-p、75Ω、11.88Gbps/11.868Gbps
 6G-SDI:SMPTE ST2081、0.8Vp-p、75Ω、5.940Gbps/5.934Gbps
 3G-SDI:SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
 HD-SDI:SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
●UHD SDI C、D、G、H(12G/6G/3G/HD-SDI I/O):BNC×2
 12G-SDI:SMPTE ST2082、0.8Vp-p、75Ω、11.88Gbps/11.868Gbps
 6G-SDI:SMPTE ST2081、0.8Vp-p、75Ω、5.940Gbps/5.934Gbps
 3G-SDI:SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
 HD-SDI:SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps

■一般
●電源:AC100/120/220 - 240V、50/60Hz
●消費電流:最大7A
●動作温度:5 - 40℃
●保存温度:−20 - +60℃
●質量:約19.5kg
●外形寸法(幅×高さ×奥行):約480×132×410mm(突起部除く)
