法人のお客様システムカメラRCP-3501特長
特長

多機能なコントロールパネル

ダイレクト操作スイッチと、液晶タッチパネル(VGA)を搭載することで、軽快な操作と多機能を両立させたコントロールパネルです。EIA19インチラックに4台並べて取り付けることが可能です。

広視野角の3型液晶タッチパネル

従来の液晶パネルよりも視野角が広く、さらにパネルの解像度も従来モデルよりも高解像度(VGA:640×480)となり、高い視認性を実現しています。

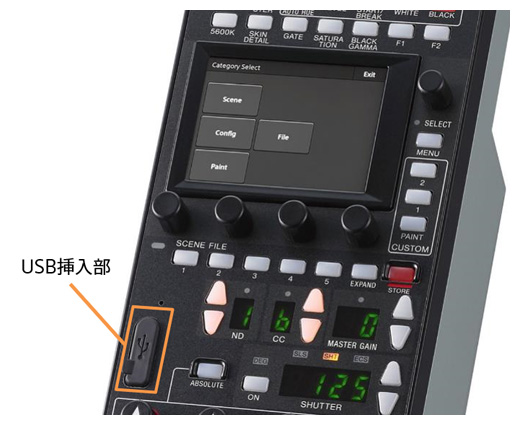

USBによる各種ファイルの保存・読み出しに対応

従来モデルで各種ファイルの保存や読み出し用に配備されていたMemory Stick Duoスロットを廃止し、新規にUSBインターフェイスに変更しました。

周囲が暗い環境でも、見やすいパネル表示文字

ELバックライトにより、パネル上の表示文字を光らせることができます。周囲の明るさに合わせて、自動的にオン/オフ設定をすることが可能です。

使いやすいメニュー画面

メニューはモノトーンに統一され、またサブメニューのタブ化など使いやすい構成になっています。各項目の選択やパラメータ調整は、ロータリー式のつまみで快適に操作が行うことができます。

カスタマイズ機能

よく使うペイントメニューを、カスタムペイントメニューに登録することができます。カスタムボタンに、任意のメニューを割り当てることも可能です。

接続対象機器

UHCU-8300、BPU-4800/4000/4500/4500A、HDCU-4300、HDRC-4000、HDCU-5500、HDCU-3500、HDCU-3100、HDCU-2500/2000、HDC-P50、HDC-P1、HSCU-300R、HSCU-300RF、HXCU-FB80/FB70/TX70、HXC-P70、BRC-X1000、BRC-H800

主な仕様

■入出力
●REMOTE
ネットワーク(LAN):RJ-45(8ピン)×1
CCU/CNU:8ピンマルチコネクター(凹)×1
AUX:8ピンマルチコネクター(凹)×1
EXT I/O:9ピン(凹)×1

■一般
●電源:DC 10.5 - 17V(EXT I/O 端子)、PoE 36 - 57V(IEEE802.3af class2 準拠)
●消費電力:10W(AUX 端子出力含む)
●動作温度:5 - 40℃
●保存温度:-20 - +60℃
●外形寸法(幅×高さ×奥行):約102×85×310mm(突起部含む)
●質量:約1.7kg
