法人のお客様システムカメラHDC-5500特長
特長

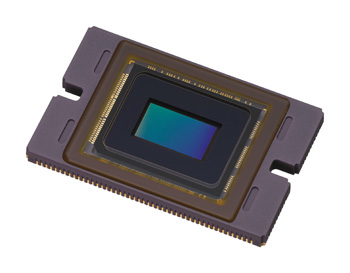

グローバルシャッター機能付きイメージセンサー搭載で歪みのない高品質な4K撮影を実現

4Kの高解像度と広いダイナミックレンジに加え、F10の高感度、S/N 62dB以上を実現し、ノイズの少ない高品質な映像撮影を実現しています。イメージセンサーにはグローバルシャッター機能を搭載しており、音楽ライブやスポーツの撮影などでも、ローリングシャッター歪みやフラッシュバンド(*)のない正確な映像表現が可能です。

* フラッシュやストロボなど、非常に発光期間の短い照明成分があると、ラインごとの露光タイミングおよび読み出し時間のずれにより、画面の場所によって、明るさの差が生じる現象

カメラ単体からの12G-SDIによる4K信号ダイレクト出力に対応

カメラ内部で4Kの信号処理を行っているため、カメラ本体から12G-SDIを介して4K信号を出力することが可能です。12G-SDI端子にワイヤレスユニットを接続すれば、ワイヤレスカメラとして撮影したり、カメラスタビライザーを装着して撮影したりするなど幅広いシーンに対応できます。

UHB伝送によるカメラコントロールユニットへの高画質な4K信号の伝送を実現

カメラとCCU間の信号伝送方式を新たに開発し、2系統の4K信号を双方向に伝送可能なUHB(Ultra High Bitrate)伝送に対応しました。本伝送方式に対応するカメラコントロールユニット「HDCU-5500」とダイレクトで接続することで、スタジオカメラとしての運用が可能です。また、「HDC-5500」で撮影中の4K映像信号に加えて、「HDC-5500」本体の12G-SDI端子に入力した4K映像信号を、一本のSMPTE光ファイバーケーブルでCCUに同時伝送できる“UHD TRUNK機能”が活用できます。さらに、「HDCU-5500」に12G-SDIで入力した4K信号のスピーチ原稿などを、「HDC-5500」で取り出すUHD PROMPTER機能にも対応し、4Kシステム構築の利便性が格段に向上します。

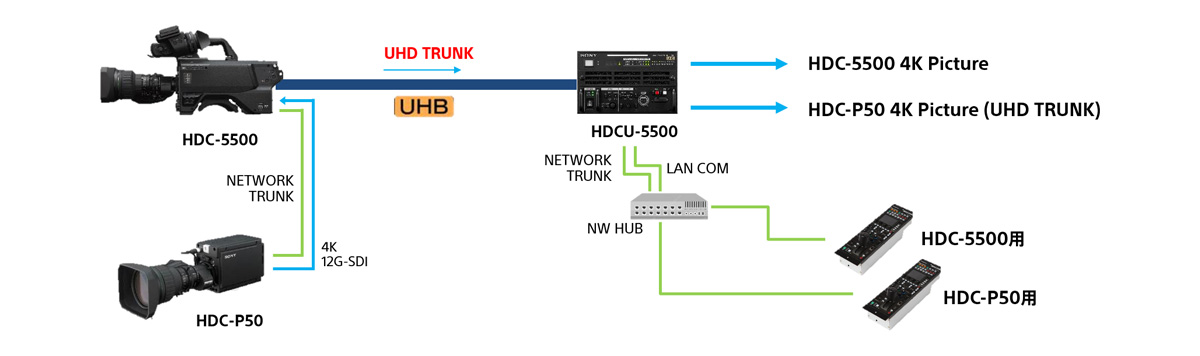

UHD TRUNKの活用例
UHD TRUNKの活用例

4K 2倍速、HD 8倍速のスーパースローモーションの実現

オプションのHFRソフトウェアHZC-HFR50をインストールすることにより、4Kで最大2倍速、HDで最大8倍速のハイフレームレート撮影が可能です。超高速で撮影した映像は、マルチポートAVストレージユニットPWS-4500で記録することにより、滑らかなスーパースローモーション映像として再生することができます。

■ 対応フォーマット
- 4K:2×(120p)(*)
- HD:2×(120i/p)、3×(180i/p)、4×(240i/p)、6×(360i/p)(*)、8×(480i/p)(*)

* 将来バージョンアップ対応予定(2019年夏頃予定)

4K HDRライブ制作にも対応

4K HDR / HD SDRの同時出力機能を標準搭載し、4K HDRライブ制作のワークフロー「SR Live for HDR」(*)に対応します。HD制作と同様のワークフローで4K HDR/HD SDR映像のサイマル制作を実現します。

* 4K HDR / HD SDRの映像を同時かつ効率的に制作することが可能なソリューション

カメラナンバーの電子ペーパー表示

カメラナンバーを電子ペーパーで表示することができます。システム設定を変更すると、自動的にカメラナンバーも変更されます。数字だけでなくグラフィックス表示もできるほか、カメラ電源がオフのときにも表示されます。また、カメラナンバーの横にもタリーランプを搭載しており、サイドからも視認することができます。

フォーカスポジションメーター機能

カメラ後部のRET/ASSIGNABLEボタンを使って、3つのフォーカス位置を設定することができます。ビューファインダー上でフォーカス位置を視覚的に認識することができるため、フォーカス合わせが容易になります。

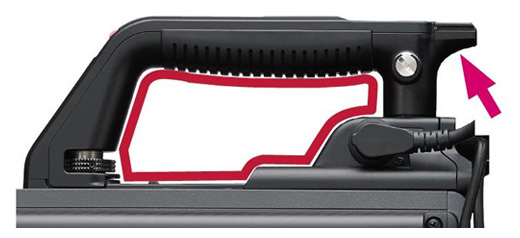

さらに持ちやすくなったハンドル部

ビューファインダーの前後位置調整のロッドをカメラ内部に収納しました。手を入れるスペースが広くなり、さらに持ちやすくなりました。

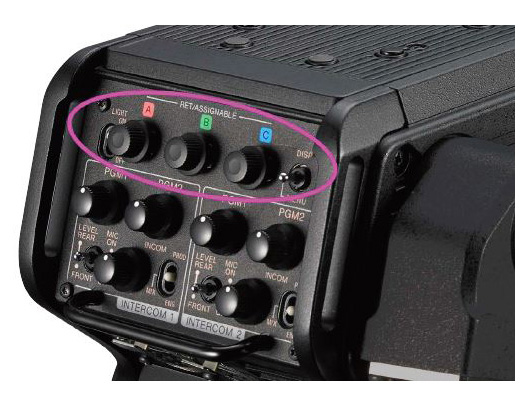

RET/ASSIGNABLEボタン、Menu Displayスイッチの搭載

<RET/ASSIGNABLEボタン>
新シリーズより、ロータリー/プッシュボタンを採用。
◎RETURN:
 ボタンを回して任意のReturnを選択し、押すことで確認できます。
 Momentaryに加え、Toggleにも標準対応。
◎ASSINGABLE:
 Focus Assist Meterのダイレクトアサイン、VF Detail ON/OFF、
 Focus Indicator ON/OFF機能の割り当ても可能。

<Menu Displayスイッチ>
・Rear Panel側からもカメラMenuの表示・設定が可能になり、操作性が格段に向上。

従来の周辺機器を使用可能

ビューファインダーやリモートコントロールパネル、大型レンズアダプターHDLAシリーズなどの既存の周辺機器との互換性を確保しているため、従来製品を使用することができます。

オプションソフトウェア

オプションソフトウェアをインストールすることで、機能を拡張することができます。

2倍速対応ソフトウェア HZC-DFR50
HFR対応ソフトウェア HZC-HFR50
ユーザーガンマ/RGB4:4:4対応ソフトウェア HZC-UG50

主な仕様

■撮像素子
●撮像素子:2/3型グローバルシャッター4K CMOSイメージセンサー
●方式:RGB3板式

■電気特性
●感度:F10(2000lx、反射率89.9%)
●映像S/N:62dB以上
●水平解像度:2000TV本以上(画面中心、変調度5%以上)
●幾何学ひずみ:認められず(レンズによるひずみを除く)

■光学系仕様
●分光系:F1.4プリズム方式
●内蔵フィルター:
 NDフィルター 1:素通し、2:1/4ND、3:1/8ND、4:1/16ND、5:1/64ND
 CCフィルター A:クロスフィルター、B:3200K(素通し)、C:4300K、D:6300K

■入出力端子
●CCU:光電気マルチコネクター×1
●LENS:12ピン×1
●VF:20ピン×1
●MIC1 IN:XLR型3ピン(凹)×1
●AUDIO IN CH1、CH2:XLR型3ピン(凹)×各1、
 AUDIOスイッチMIC時:-60dBu(メニューの操作により-20dBuまで切り換え可能)、平衡
 AUDIOスイッチLINE時:0dBu、平衡
●INTERCOM 1、2:XLR型5ピン(凹)×各1
●EARPHONE:4極ミニジャック×1(3極ステレオ、4極CTIA規格、4極OMTP規格対応)
●DC IN:XLR型4ピン(凸)×1、DC10.5 - 17V
●DC OUT:4ピン×1(DC10.5 - 17V、最大0.5A)
2ピン×1(DC10.5 - 17V、最大2.5A)
●SDI 1、2、3:BNC×各1
●SDI MONI:BNC×1
●TEST OUT:BNC×1
●PROMPTER/GENLOCK:BNC×1
 PROMPTER…1Vp-p、75Ω
 GENLOCK…HD:SMPTE ST274、3値シンク、0.6Vp-p、75Ω
      SD:ブラックバースト(NTSC:0.286Vp-p、75Ω/PAL:0.3Vp-p、75Ω)
●RET CTRL:6ピン×1
●REMOTE:8ピン×1
●TRACKER:12ピン×1
●CRANE:12ピン×1
●USB:USB2.0タイプA 4ピン×1(USBメモリー接続用)
●NETWORK TRUNK:RJ-45 8ピン×1

■一般
●電源:AC240V、最大1.4A
    DC12V、最大9.5A
    DC240V、最大1.05A
●動作温度:-20 - +45℃
●保存温度:-20 - +60℃
●質量:約5.0kg(カメラ本体のみ)
●外形寸法(幅×高さ×奥行):約138×268×363mm(突起部除く)
