法人のお客様プロフェッショナルモニターLMD-B170特長
特長

17型フルHD(1920×1080)液晶パネル搭載

フルHD解像度の液晶パネルを搭載しているため、フルHD信号をドットバイドットで表示できます。WXGA(1366×768、1280×768)のモニターでは、画像の精細な部分が縮小表示によりぼやけますが、本機ではフルHD解像度のまま正しく確認できます。

薄型・軽量なデザイン、低消費電力を実現

薄型・軽量の追求とともに、質感やデザインにもこだわった筺体を採用。消費電力は、同サイズのモニター(LMD-A170)と比べ、約30%の低消費電力化を実現。DC12V駆動にも対応しており、中継車、送出確認時などのラックマウント用途やドラマ制作などのフィールド現場でもご利用いただけます。

高性能のI/P変換を実現

インターレースプログレッシブ変換(I/P変換)時、映像信号の0.5フィールド以下の低遅延処理を実現しました。また、I/P変換に際し、最適な信号処理を自動的に選択するため、その都度設定する手間が省けます。

HD-SDIやHDMIなどの入力やモニタースタンドを標準装備したオールインワンデザイン

従来はオプションアダプター装着により対応していたHD-SDI入力を標準装備。HD/SD-SDI(2入力/1出力)に加え、HDMI(1入力)、コンポジット(1入力/1出力)に対応し、さまざまな入力信号に対応します。モニタースタンドも標準装備されており、持ち運んですぐにご利用いただけます。

入出力端子 拡大して表示
入出力端子

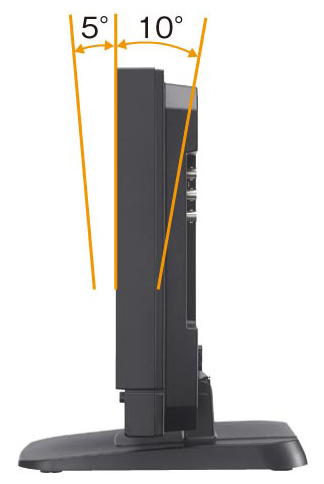

モニター調整角度 拡大して表示
モニター調整角度

※ SDIの出力は、SDI1に入力された信号の出力になります

入力波形(ウェーブフォーム)/オーディオレベル(8CH)/ベクトルスコープ表示機能

入力信号の波形やオーディオレベル(エンべディッドオーディオのみ対応)、ベクトルスコープを画面に映像信号と同期した遅延がない状態で、表示できます。ウェーブフォーム選択時はラインを表示させ、ライン位置の波形を表示することも可能です。ベクトルスコープ選択時はターゲットを75%と100%に切り替えが可能です。これらの機能は、2画面表示時にも使用できるため、2台のカメラの調整が簡単になります。

ライン位置でのウェーブフォーム
ライン位置でのウェーブフォーム

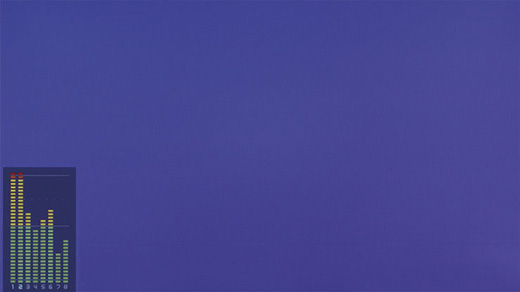

8chオーディオレベル
8chオーディオレベル

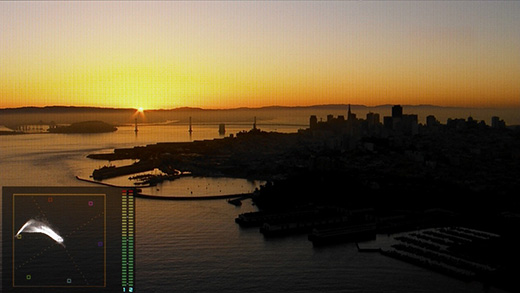

ベクトルスコープ
ベクトルスコープ

フロントステレオスピーカー搭載

大音量2.0W+2.0Wのステレオスピーカーをモニター前面に搭載し、SDIエンべディッドオーディオや外部オーディオ入力などを、ラックにマウントしても音質を損なうことなくパワフルな音で確認できます。

PVM-A / LMD-Aシリーズと同様の操作性、基本性能を搭載

本体のコントロール部分のデザインとメニューの構成が業務用有機ELモニター「PVM-Aシリーズ」、業務用液晶モニター「LMD-Aシリーズ」と同じため、モニターごとに操作を覚える必要がなく、操作性が向上します。

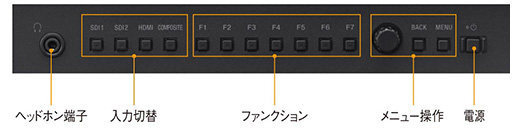

コントロールパネル
コントロールパネル

カメラフォーカス機能

ユーザーコントロールメニューでの上限値以上にアパーチャーの値を上げ、画像の輪郭をはっきりさせます。フォーカスがあった部分に色(赤、緑、青、黄、白から選択)を付け表示することもでき、素早く正確なフォーカス合わせが可能です。

カメラフォーカス:ON
カメラフォーカス:ON

タイムコード表示

SDI信号上のタイムコード(VITC/LTC)を画面の上部か下部に表示できます。

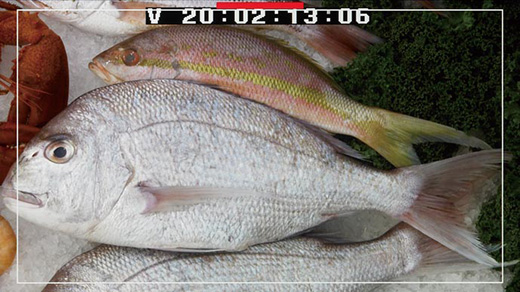

タイムコード、画面内タリー、エリアマーカー
タイムコード、画面内タリー、エリアマーカー

2画面表示(サイドバイサイド)機能

2つの入力信号を同一画面上にサイドバイサイドで表示することができます。カメラの色調整や画像の比較確認に使用することができます。

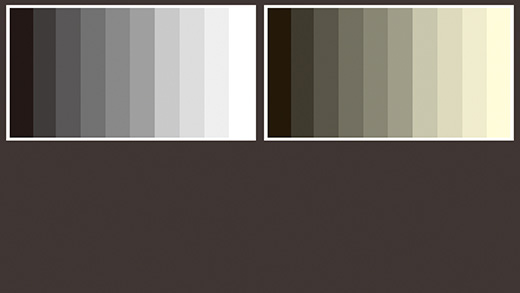

サイドバイサイド
サイドバイサイド

※ SDI1とSDI2が同じ信号フォーマット、同じ信号システムではない場合、正しく表示されません
※ SDI1とSDI2にゲンロックをかけて同期をとってください

画像反転機能

撮影環境に合わせて、上下/左右/上下左右反転し表示する機能を搭載しています。

DC電源低下時の警告表示

バッテリーの使用などにより、DC入力電圧が仕様(12Vから17V)の範囲外になった場合、本体前面パネルの電源スイッチのインジケーター点滅による警告を出します。

ファンレス機構(静音設計)

効率的な放熱によりファンレス化を実現しました。MA室、アナウンサーブースでのご使用に適しています。

その他の特長

・ガンマモード(2.2、2.4)
・エリアマーカー、センターマーカー、アスペクトマーカー表示
・画面内タリー表示
・ブルーオンリー
・レンタル用途に便利なユーザーリセット機能
・ファンクションキー
・ウォール/アーム/ラックマウント(100×100mm)対応
・多言語対応
・パラレルリモート

※ LMD-Bシリーズは、ファームウェアのバージョンアップに対応しておりません
